Дренчерное пожаротушение — это автоматическая система, в которой используются постоянно открытые оросители. После получения команды на запуск система открывает узел управления, и вода или водный раствор одновременно подается через группу дренчеров в защищаемую зону. Такое решение применяют, когда требуется быстрое интенсивное орошение большой площади, охлаждение оборудования или конструкций либо создание водяной завесы для ограничения распространения пожара.
- Что такое дренчерная система пожаротушения
- Как работает дренчерное пожаротушение
- Из чего состоит система
- Виды дренчерных установок
- Где применяется дренчерное пожаротушение
- Что такое дренчерная водяная завеса
- Дренчерная и спринклерная система: в чем разница
- Преимущества и недостатки
- Проектирование дренчерной системы
- Типичные ошибки
- Обслуживание системы
- Вопросы и ответы
Что такое дренчерная система пожаротушения
Дренчерная установка относится к системам автоматического пожаротушения водой или водными растворами. Ее главная особенность заключается в конструкции оросителей: дренчеры постоянно открыты. В них нет теплового замка, который должен разрушиться под воздействием высокой температуры.
Пока пожара нет, вода не должна непрерывно вытекать через открытые оросители. Ее подача контролируется узлом управления. Когда система получает предусмотренный проектом сигнал, открывается соответствующая арматура и огнетушащее вещество поступает сразу в сеть выбранной секции.
Поэтому дренчерная установка может практически одновременно начать орошение всей расчетной зоны. Именно этим она принципиально отличается от классической спринклерной системы.
Подробнее об общих принципах работы водяных систем можно прочитать в статье «Водяное пожаротушение: принцип работы, виды и применение» .
Специалисты EnergoLead выполняют расчет и проектирование автоматических систем пожаротушения с учетом назначения здания, пожарной нагрузки, особенностей технологических процессов и требований действующих нормативных документов.

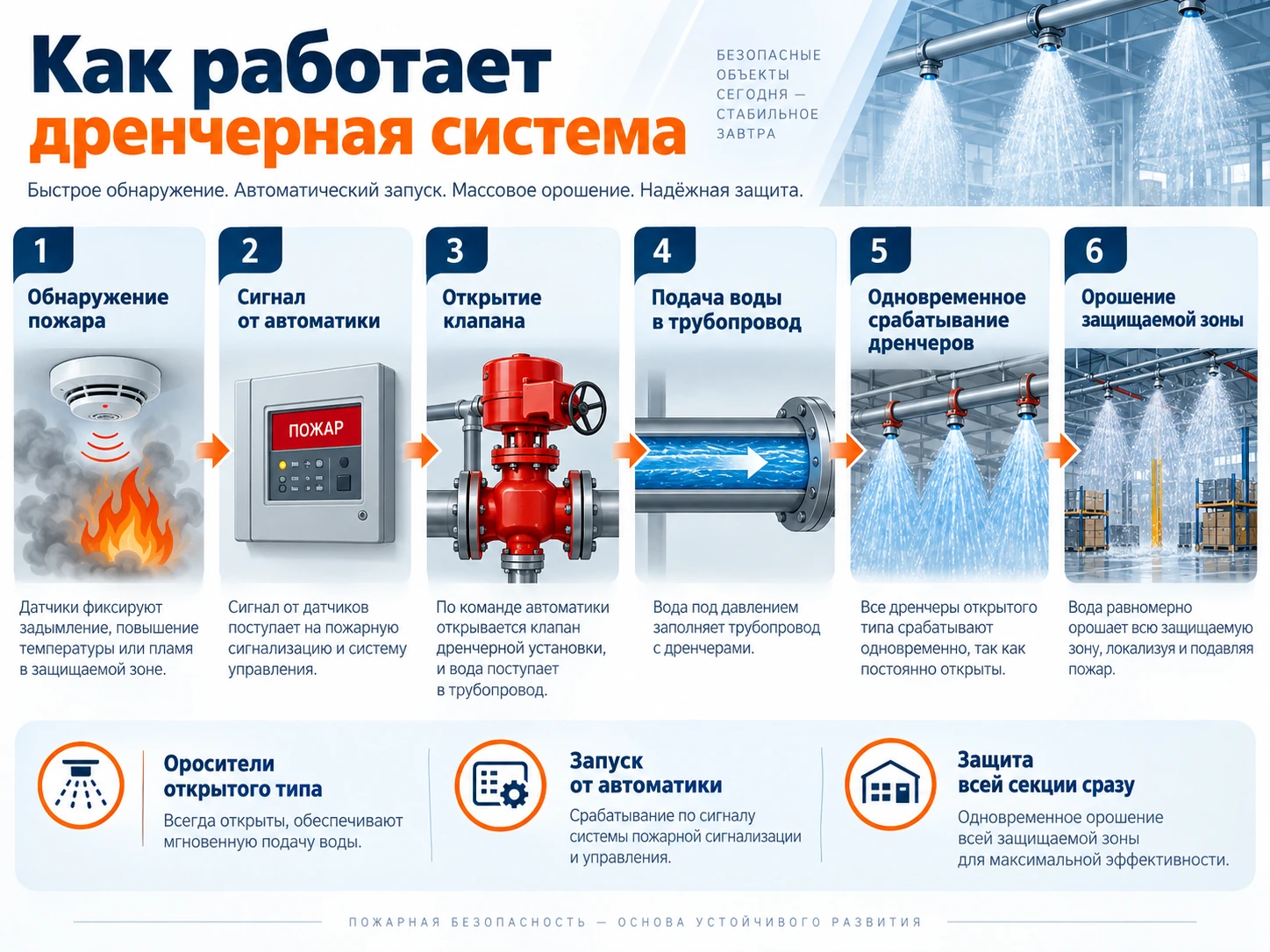

Как работает дренчерное пожаротушение
Конкретный алгоритм зависит от проектного решения, но общую последовательность можно представить следующим образом.
Пожарные извещатели или предусмотренная проектом побудительная система фиксируют признаки возгорания.
Система управления получает информацию и формирует команду на запуск установки.
Узел управления открывает подачу огнетушащего вещества в выбранную секцию.
Вода или раствор поступает по трубопроводам ко всем открытым дренчерам данной зоны.
Огнетушащее вещество одновременно распределяется по расчетной площади.
В зависимости от задачи система может непосредственно тушить пожар, ограничивать его развитие, охлаждать оборудование и строительные конструкции либо препятствовать распространению теплового воздействия.
Из чего состоит дренчерная система
Дренчерная установка — это значительно больше, чем трубопровод и несколько оросителей. Все элементы должны работать как единый инженерный комплекс.
- источник противопожарного водоснабжения;
- насосная установка при необходимости;
- питающие и распределительные трубопроводы;
- дренчерный узел управления;
- открытые оросители — дренчеры;
- пожарная автоматика;
- средства обнаружения пожара или побудительная система;
- контрольно-сигнальные устройства;
- оборудование электропитания и резервирования;
- элементы для испытания, обслуживания и контроля установки.
Состав оборудования определяется расчетом. Нельзя просто увеличить количество дренчеров, не проверив производительность насосов, диаметры трубопроводов, доступный расход воды и параметры источника водоснабжения.
Виды дренчерных установок
Дренчерные системы могут различаться по используемому огнетушащему веществу и по основной задаче, которую они выполняют на объекте.
Водяные дренчерные установки
Используют воду и применяются для тушения и локализации пожара, охлаждения конструкций, оборудования и создания водяных завес.
Пенные дренчерные установки
В определенных условиях вместо обычной воды применяется раствор пенообразователя. Такие системы используют на объектах, где соответствующий способ тушения предусмотрен для конкретной пожарной нагрузки и технологического процесса.
Дренчерные завесы
Их задача может заключаться не столько в тушении очага, сколько в создании интенсивного водяного барьера между отдельными частями объекта.
Установки для охлаждения оборудования
Орошение помогает снизить тепловое воздействие на технологические установки, емкости, металлоконструкции и другое оборудование, которое может подвергаться интенсивному нагреву при пожаре.

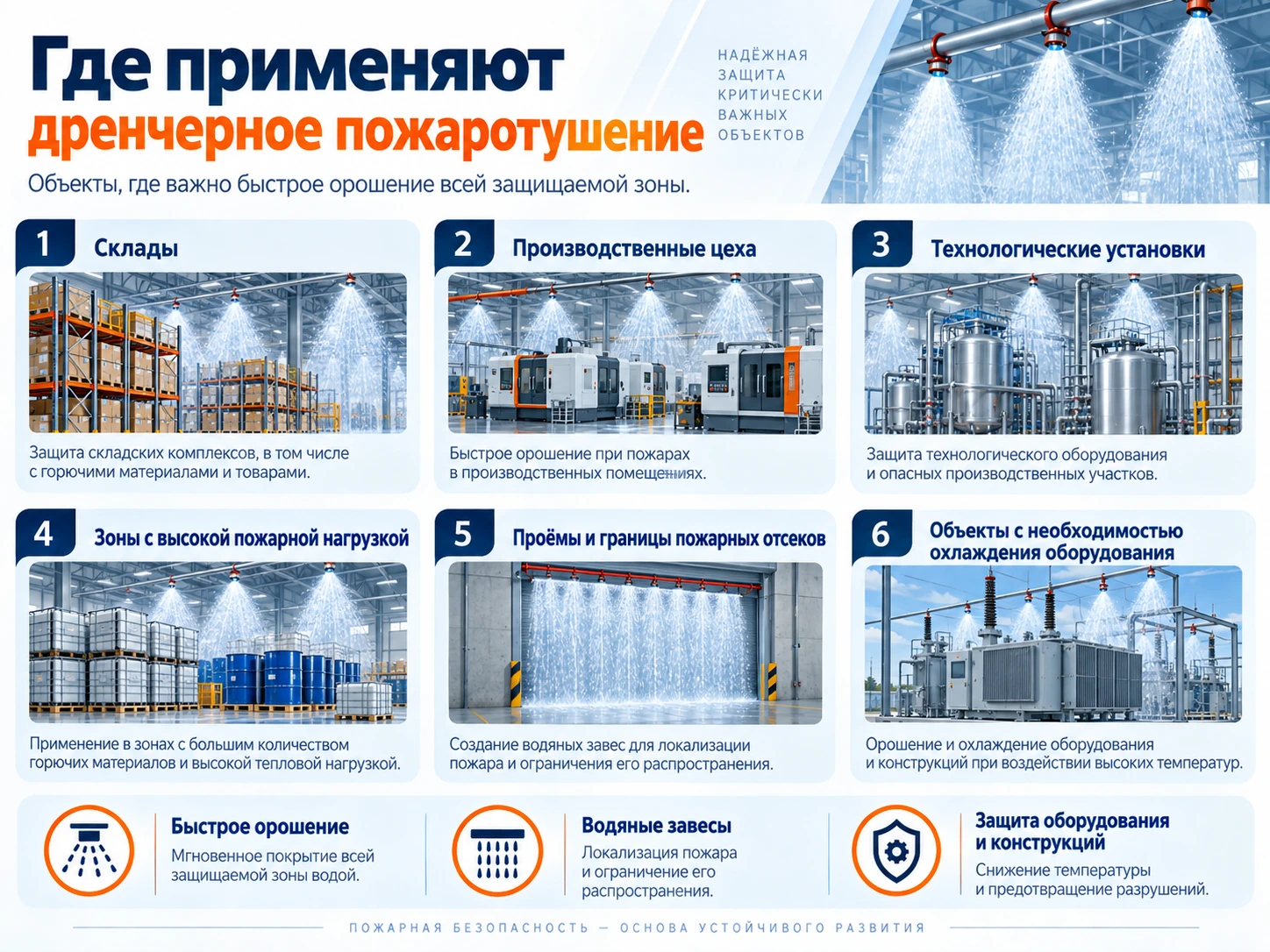

Где применяется дренчерное пожаротушение
Дренчерную установку выбирают не просто исходя из площади здания. Главное значение имеют пожарная опасность объекта, скорость возможного распространения пламени, особенности технологического процесса и требуемый сценарий противопожарной защиты.
Такие решения могут применяться на:
- производственных предприятиях;
- отдельных технологических участках;
- складах и логистических объектах;
- объектах с высокой скоростью развития возможного пожара;
- участках хранения или обращения определенных горючих материалов;
- зонах, где необходимо интенсивное охлаждение оборудования;
- проемах и границах отдельных пожарных зон, где проектом предусматривается водяная завеса;
- части энергетических и промышленных объектов — при соответствующем проектном решении.
Для складских объектов особенности выбора системы подробно рассмотрены в материале «Системы пожаротушения складских помещений» .

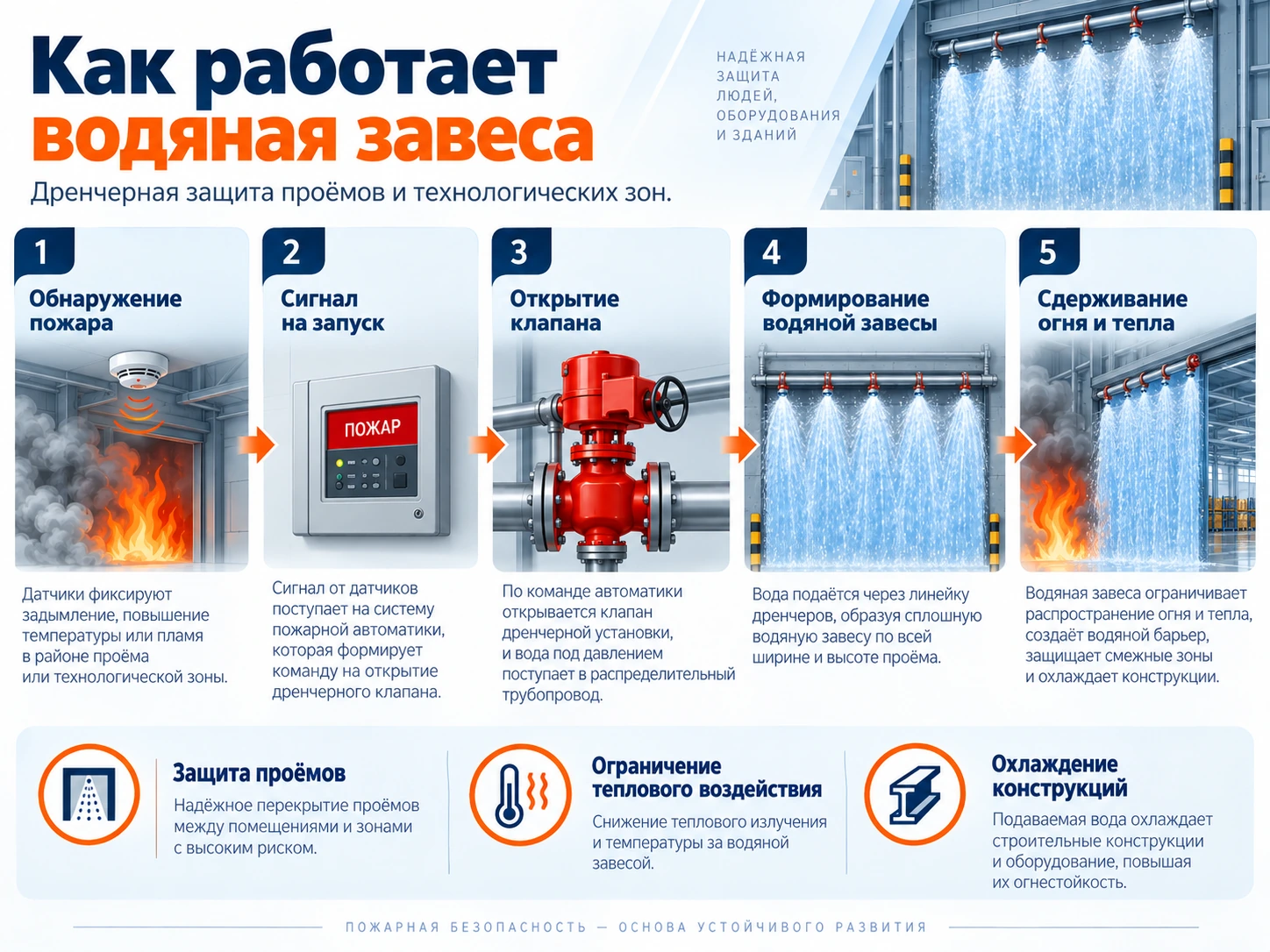

Что такое дренчерная водяная завеса
Одно из характерных применений дренчерных оросителей — создание водяной завесы. После запуска вода подается через расположенные по расчетной линии дренчеры, формируя интенсивную область орошения.
В зависимости от проектной задачи такая завеса может использоваться для:
- ограничения распространения пожара;
- снижения интенсивности теплового воздействия;
- защиты строительных конструкций и оборудования;
- защиты отдельных технологических зон;
- выполнения других предусмотренных проектом функций противопожарной защиты.
При этом водяная завеса — это расчетное инженерное решение. Простая установка ряда открытых оросителей еще не гарантирует требуемый защитный эффект.

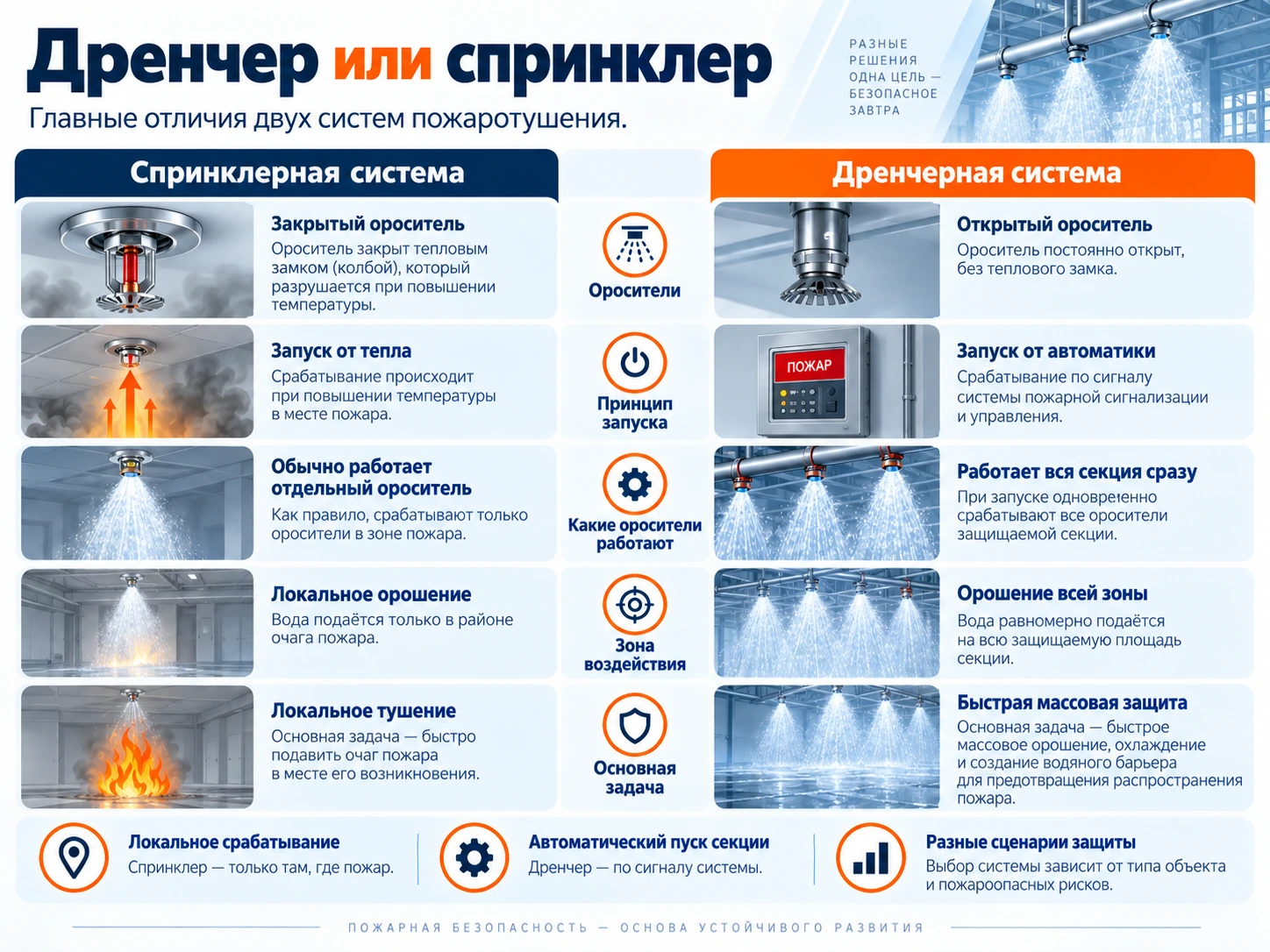

Дренчерное и спринклерное пожаротушение: в чем разница
Несмотря на внешнее сходство трубопроводных сетей, принцип срабатывания этих систем отличается.
| Параметр | Спринклерная система | Дренчерная система |
|---|---|---|
| Оросители | Закрытые тепловым замком | Открытые |
| Что запускает подачу | Срабатывание конкретного оросителя от температуры | Команда на открытие узла управления |
| Какие оросители работают | Прежде всего вскрывшиеся возле очага | Группа открытых оросителей выбранной секции |
| Характер воздействия | Локальное орошение зоны пожара | Интенсивное орошение расчетной зоны |
| Расход воды | Определяется расчетом работающих оросителей | Может быть значительным из-за одновременной работы группы дренчеров |
| Типичная задача | Тушение или локализация непосредственно возле очага | Быстрая защита всей заданной зоны, охлаждение или водяная завеса |
Поэтому вопрос «что лучше — спринклер или дренчер» некорректен без информации об объекте. Это разные инженерные решения для разных сценариев пожара.
Преимущества и недостатки дренчерного пожаротушения
- быстрое орошение всей расчетной зоны;
- возможность интенсивного воздействия на пожар;
- возможность охлаждения оборудования;
- создание водяных завес;
- возможность деления крупного объекта на отдельные секции;
- интеграция с системой противопожарной автоматики.
- возможен значительный расход воды;
- требуется соответствующее водоснабжение;
- ошибочный пуск способен привести к заливу защищаемой зоны;
- необходим точный гидравлический расчет;
- применение воды допустимо не на всех объектах;
- система требует регулярного контроля и обслуживания.
EnergoLead выполняет монтаж автоматических систем пожаротушения , пусконаладочные работы и подготовку исполнительной документации.
Система рассчитывается под конкретный объект: от источника водоснабжения и насосного оборудования до оросителей, автоматики и алгоритмов взаимодействия противопожарных систем.
Проектирование дренчерной системы пожаротушения
Именно на этапе проектирования определяется, сможет ли установка обеспечить необходимую интенсивность орошения при реальном пожаре.
Проектировщику необходимо учитывать:
- назначение объекта;
- категории помещений и характеристики пожарной нагрузки;
- площадь и конфигурацию защищаемых зон;
- высоту помещений;
- особенности оборудования и технологических процессов;
- тип огнетушащего вещества;
- тип и параметры дренчерных оросителей;
- интенсивность орошения;
- расчетный расход воды;
- давление в наиболее неблагоприятных участках;
- диаметры и трассировку трубопроводов;
- характеристики насосной установки;
- алгоритм автоматического и дистанционного запуска;
- взаимодействие с пожарной сигнализацией и другими инженерными системами.
При срабатывании дренчерной секции одновременно могут работать сразу несколько открытых оросителей. Если насос, трубопровод или источник воды не обеспечит расчетный расход и давление, фактическая интенсивность орошения окажется ниже предусмотренной проектом.
При выборе между различными технологиями пожаротушения полезно также сравнить ограничения каждого огнетушащего вещества. Это подробно разобрано в статье «Водяное, газовое или порошковое пожаротушение: сравнение решений» .

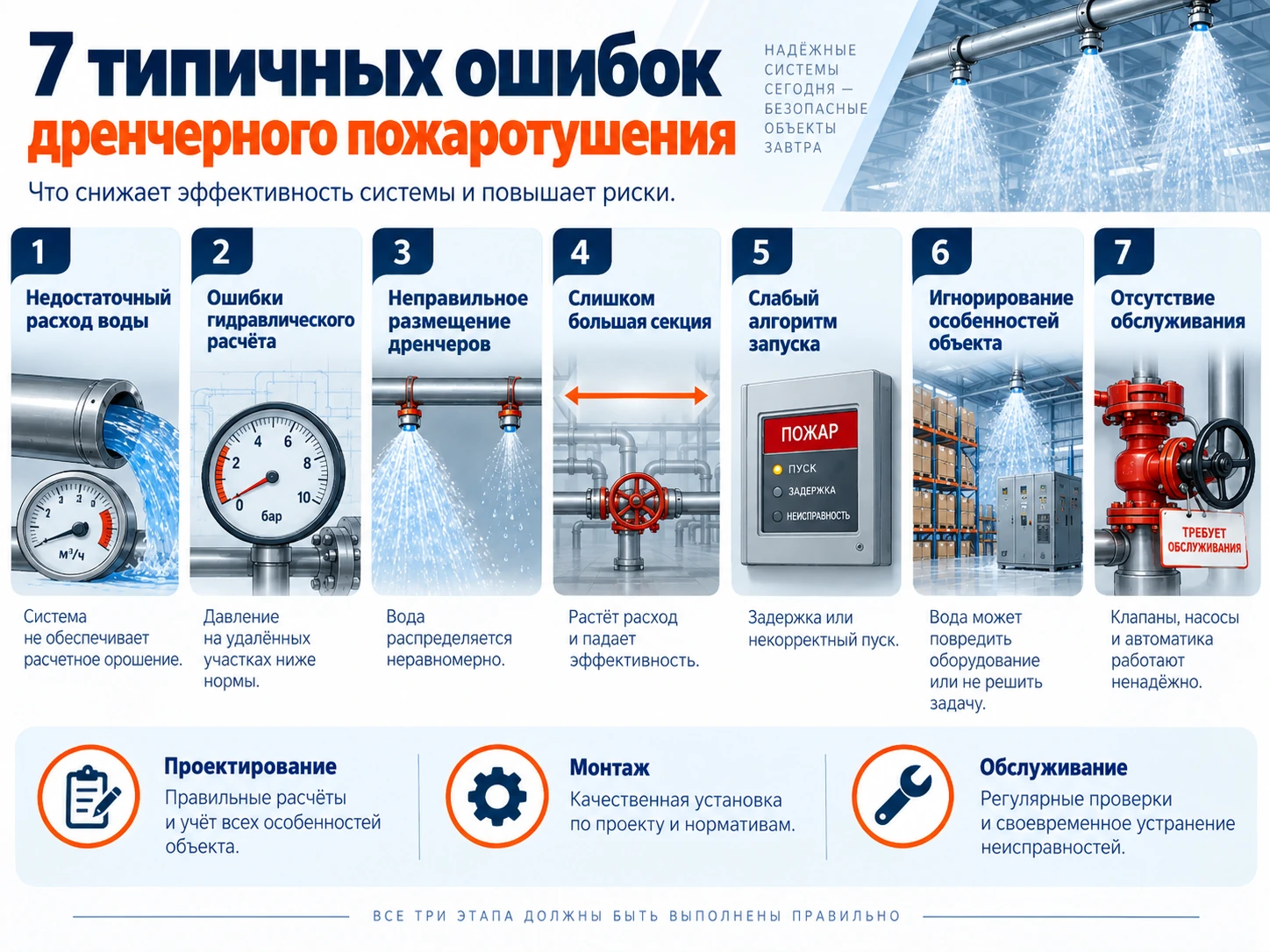

Типичные ошибки при проектировании дренчерного пожаротушения
Необходимо учитывать реальную пожарную нагрузку, назначение объекта и возможный сценарий развития пожара.
Одновременная работа группы открытых оросителей требует соответствующей производительности системы водоснабжения.
Слишком большая зона может резко увеличить расчетный расход, а неправильное расположение границ снизить эффективность защиты.
Конструкции, коммуникации и технологическое оборудование могут препятствовать правильному распределению воды.
Система обнаружения пожара, автоматика и дренчерный узел должны работать как единый сценарий.
Интенсивное орошение может воздействовать не только на пожар, но и на оборудование, продукцию и инженерные системы.
Расположение оросителей и диаметры труб нельзя корректно определять исключительно «по месту» без необходимых расчетов.
Обслуживание дренчерной установки
Даже правильно спроектированная система должна сохранять работоспособность в течение всего срока эксплуатации. Поэтому требуется периодическая проверка ее элементов в объеме и с периодичностью, предусмотренными нормативными и эксплуатационными документами.
Особое внимание уделяют:
- состоянию дренчерных оросителей;
- трубопроводам;
- запорной и управляющей арматуре;
- насосам;
- источникам водоснабжения;
- сигнализации и автоматике;
- устройствам запуска;
- контролю давления и других рабочих параметров.
После изменения планировки, назначения помещений, технологического оборудования или пожарной нагрузки необходимо оценить, соответствует ли существующая установка новым условиям.
Один объект требует локальной спринклерной защиты, другой — дренчерного орошения, третий — сочетания нескольких видов противопожарных систем. Задача проектировщика — определить реальный сценарий пожара и создать систему, которая обеспечит требуемую защиту именно в этих условиях.
Частые вопросы
Дренчерные оросители всегда открыты?
Да. В классической дренчерной системе оросители открыты и не имеют собственного теплочувствительного замка. Подача воды начинается после открытия управляющего устройства системы.
Срабатывают ли сразу все дренчеры?
После запуска вода поступает через открытые оросители соответствующей расчетной секции. Это не обязательно означает одновременное орошение всего здания — объект может быть разделен на отдельные зоны.
Чем дренчер отличается от спринклера?
Спринклер в обычном состоянии закрыт тепловым замком и вскрывается при нагреве. Дренчер изначально открыт, а подачей воды управляет система в целом.
Можно ли использовать дренчерную систему на складе?
Возможно, если такое решение соответствует характеристикам конкретного склада и подтверждено проектным расчетом. Для разных складов могут применяться разные варианты пожаротушения.
Может ли дренчерная система работать как водяная завеса?
Да. Это одно из характерных применений дренчерных оросителей. Параметры и расположение завесы определяются проектным решением.
Что лучше: дренчерное или спринклерное пожаротушение?
Универсального ответа нет. Спринклерная система обычно обеспечивает локальное воздействие возле очага, а дренчерная позволяет быстро орошать заданную зону. Тип установки выбирается на основании характеристик объекта и расчета.
При разработке противопожарной системы важно не просто установить оросители, а обеспечить расчетный расход воды, необходимое давление, правильное деление на секции и надежный алгоритм запуска.
EnergoLead выполняет комплексные работы по противопожарной защите объектов: обследование, проектирование, подбор оборудования, монтаж, пусконаладку и подготовку исполнительной документации.
