Порошковое пожаротушение применяется там, где необходимо быстро подавить возгорание, а использование воды, пены или более дорогих огнетушащих составов не является оптимальным решением. Такие установки могут защищать технические помещения, склады, производственные участки, отдельные агрегаты, оборудование и другие зоны без постоянного пребывания людей.
Однако порошковая система подходит далеко не для каждого объекта. При ее выборе необходимо учитывать пожарную нагрузку, назначение помещения, присутствие людей, наличие электрооборудования, вентиляцию, возможное загрязнение имущества после срабатывания и требования действующих нормативных документов.
Поэтому решение об использовании порошка принимают на этапе проектирования систем автоматического пожаротушения, а не после закупки модулей. В ряде случаев после обследования объекта может оказаться, что водяная, газовая или комбинированная защита будет технически правильнее.
- Что такое порошковое пожаротушение
- Как работает порошковая система
- Где применяют порошковое пожаротушение
- Где порошковое пожаротушение применять нельзя или нежелательно
- Виды порошковых установок
- Из чего состоит система
- Что учитывают при проектировании
- Как происходит автоматическое срабатывание
- Преимущества и недостатки
- Порошковое, водяное или газовое пожаротушение
- Обслуживание порошковой системы
- Типичные ошибки
- Частые вопросы
Инженеры «ЭнергоЛид» могут обследовать объект, определить требования к автоматическому пожаротушению, сравнить возможные решения и подобрать систему с учетом назначения помещений, пожарной нагрузки и действующих нормативов.
Проектирование порошкового пожаротушенияЧто такое порошковое пожаротушение
Порошковое пожаротушение — это способ борьбы с пожаром, при котором в защищаемую зону подается специальный огнетушащий порошок. После выхода из модуля он образует облако мелкодисперсных частиц, воздействующее на очаг возгорания.
Огнетушащий эффект достигается комплексно: порошок препятствует развитию цепных химических реакций горения, частично изолирует горящий материал от окружающей среды и снижает интенсивность пламени. Благодаря высокой скорости подачи тушение может начаться практически сразу после получения системой команды на запуск.
В отличие от классических водяных установок, для некоторых модульных решений не требуется создавать разветвленную сеть трубопроводов и насосную станцию. Это позволяет применять порошковые модули для локальной защиты отдельных помещений или оборудования.
Как работает порошковая система пожаротушения
В автоматической установке пожаротушение является частью общего противопожарного алгоритма. Простого размещения нескольких модулей под потолком недостаточно.
Пожарные извещатели фиксируют признаки возгорания.
Прибор управления проверяет условия запуска системы.
Формируются световые и звуковые сигналы, запускается предусмотренный проектом алгоритм.
После выполнения условий запуска модули выпускают огнетушащий состав.
Автоматическая установка должна быть увязана с пожарной сигнализацией, системой оповещения, инженерным оборудованием здания и, когда это предусмотрено проектом, вентиляцией и технологическими установками. Для обнаружения пожара отдельно проектируется автоматическая пожарная сигнализация.

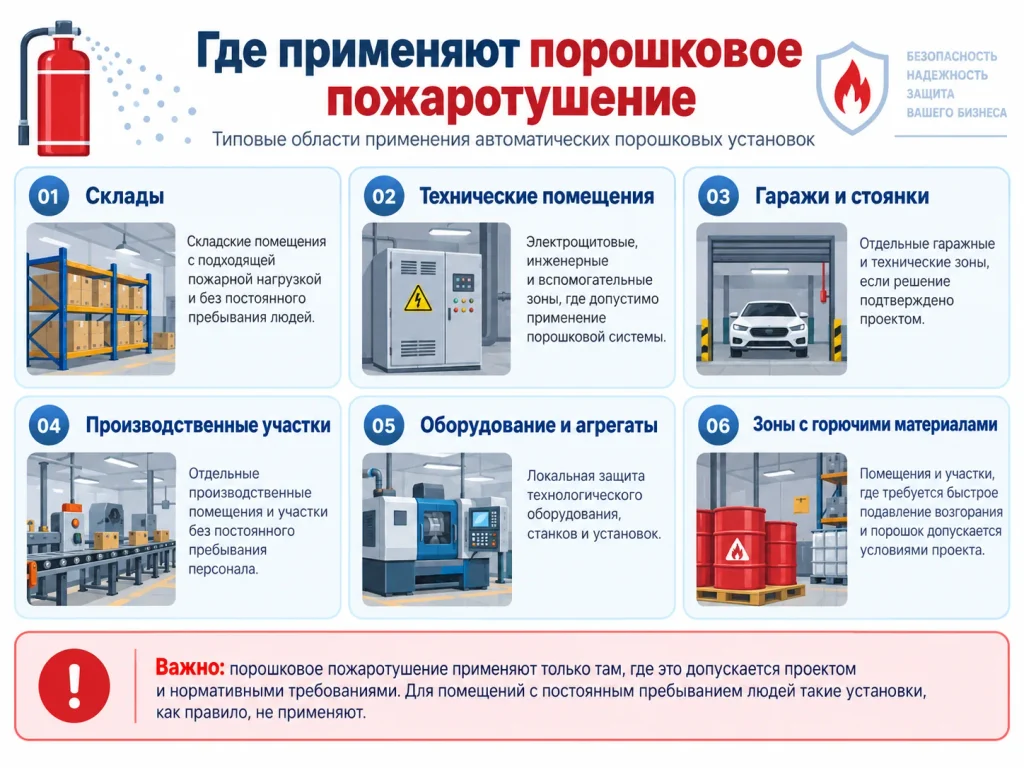

Где применяют порошковое пожаротушение
Основная область применения порошковых установок — помещения и зоны, где требуется эффективное тушение при относительно простой инфраструктуре, а загрязнение порошком после срабатывания допустимо.
В зависимости от характеристик объекта порошковое пожаротушение может рассматриваться для защиты:
- складских помещений;
- гаражей и отдельных технических зон;
- производственных помещений;
- технологических установок и агрегатов;
- помещений и участков с горючими жидкостями — при соответствии характеристик установки защищаемой пожарной нагрузке;
- отдельного электрооборудования, если применение конкретного порошкового состава и установки допускается технической документацией;
- закрытых технических помещений без постоянного пребывания людей.
Сам факт того, что помещение является складом, гаражом или электрощитовой, еще не означает, что для него автоматически подходит порошковая система. Необходимо проверить назначение объекта, режим пребывания людей, пожарную нагрузку, объем и геометрию помещения, воздушные потоки и требования нормативных документов.

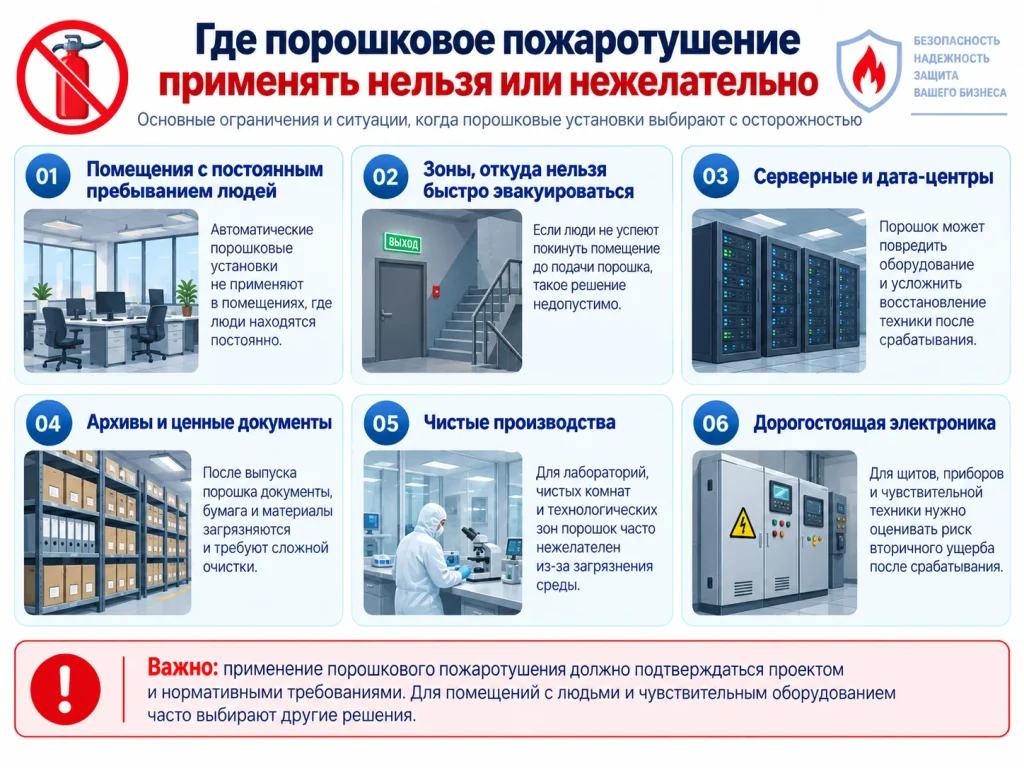

Где порошковое пожаротушение применять нельзя или нежелательно
Один из наиболее важных вопросов при выборе порошковой установки — безопасность людей. В действующей редакции СП 485.1311500.2020 автоматические порошковые установки предусматриваются для защиты помещений без постоянного пребывания людей.
Не допускается применение таких установок в помещениях с постоянным пребыванием людей, а также в помещениях, которые люди не смогут покинуть до начала подачи огнетушащего порошка.
При проектировании необходимо определить, кто и как находится в защищаемой зоне, исключить несанкционированный доступ посетителей и предусмотреть требуемые предупреждающие обозначения и алгоритмы безопасности.
Кроме нормативных ограничений существуют и практические причины отказаться от порошка.
| Ситуация | Почему порошок может быть неудачным решением |
|---|---|
| Дорогостоящая электроника | После срабатывания мелкодисперсный порошок может проникнуть внутрь оборудования и потребовать сложной очистки. |
| Архивы и ценные документы | Огнетушащий состав загрязняет поверхности и материалы. |
| Чистые производства | Выброс порошка способен нарушить технологический процесс и требования к чистоте. |
| Помещения с постоянным пребыванием людей | Применение автоматических порошковых установок ограничено требованиями СП. |
| Серверные и дата-центры | Порошок способен причинить значительный вторичный ущерб технике, поэтому обычно сравнивают решение с газовым пожаротушением. |
Например, особенности защиты помещений с вычислительным оборудованием подробно разобраны в статье Пожаротушение серверных помещений.
Виды порошковых установок
Конкретное техническое решение зависит от площади и объема защищаемой зоны, конфигурации помещения, пожарной нагрузки и характеристик выбранного оборудования.
Модульные установки
На объекте размещается необходимое количество самостоятельных модулей. В корпусе модуля находится огнетушащий порошок и устройство, обеспечивающее его выпуск. Модульные системы часто позволяют уменьшить объем трубопроводной разводки.
Установки с распределительными трубопроводами
Порошок подается через систему трубопроводов и насадков в расчетные зоны помещения. Конфигурация такой системы определяется проектом и технической документацией на применяемое оборудование.
По способу защиты
Проектом может предусматриваться:
- тушение по площади — огнетушащий состав распределяется по расчетной площади;
- объемное тушение — требуемое количество порошка подается в объем помещения;
- локальная защита — защищается конкретный агрегат, производственная зона или участок.
Для больших помещений действуют дополнительные требования. В частности, для помещений объемом свыше 400 м³ действующая редакция СП предусматривает применение пожаротушения локально по площади либо по всей площади. Возможность некоторых объемных решений требует отдельного нормативного обоснования.
Из чего состоит порошковая система пожаротушения
Состав оборудования зависит от принятой схемы, однако автоматическая установка обычно включает несколько взаимосвязанных элементов.
- Модули пожаротушения — содержат запас огнетушащего порошка.
- Пожарные извещатели — обнаруживают признаки пожара.
- Приборы управления — формируют команды по заданному алгоритму.
- Линии связи и питания — обеспечивают взаимодействие элементов системы.
- Насадки и трубопроводы — применяются в системах соответствующей конструкции.
- Световые и звуковые оповещатели — информируют о пожаре и запуске установки.
- Устройства дистанционного пуска — предусматриваются в соответствии с принятой схемой управления.
- Элементы контроля состояния — позволяют отслеживать исправность оборудования и линий.
Система должна проектироваться комплексно. Нельзя отдельно выбрать пожарные извещатели, отдельно приобрести модули, а затем пытаться объединить их непосредственно при монтаже.
Что учитывают при проектировании порошкового пожаротушения
Проектирование начинается с изучения самого объекта. Инженеру необходимо понять не только площадь помещения, но и сценарий возможного пожара.
| Что анализируют | Зачем это необходимо |
|---|---|
| Назначение помещения | Определяет возможность применения порошковой установки и требования к защите. |
| Режим пребывания людей | Критически важен для проверки допустимости порошкового пожаротушения. |
| Пожарная нагрузка | Позволяет определить характер возможного горения и требования к установке. |
| Площадь и объем | Используются при выборе способа тушения и расчете количества модулей. |
| Высота помещения | Влияет на размещение модулей и насадков, иногда требуется ярусное расположение. |
| Оборудование и стеллажи | Могут создавать затененные зоны, куда порошок поступает недостаточно эффективно. |
| Вентиляция и воздушные потоки | Воздушное движение влияет на распределение порошкового облака. |
| Проемы и негерметичность | Особенно важны при проектировании объемного способа тушения. |
Количество и расположение модулей
Модули нельзя расставлять просто через одинаковое расстояние. При расчете учитывают диаграмму распыла конкретного оборудования, высоту монтажа, расчетную защищаемую площадь или объем, расположение препятствий и возможные затененные участки.
Воздушные потоки
Особенно внимательно анализируется вентиляция. Для локальной защиты отдельных производственных зон, оборудования и агрегатов СП устанавливает требования к скорости воздушного потока. При выходе параметров за предусмотренные нормами значения стандартное решение может потребовать дополнительного обоснования.
Негерметичность помещения
Для тушения всего объема важно, насколько помещение герметично. По действующей редакции СП тушение всего защищаемого объема допускается предусматривать при степени негерметичности до 1,5%. Для помещений с большей негерметичностью требуется специальный подход и дополнительное нормативное обоснование.
Алгоритмы автоматики
Проект должен определить, при каких сигналах система переходит в режим «Пожар», когда включаются оповещатели, какие инженерные системы получают команды и при каких условиях разрешается запуск модулей.
При комплексной работе одна команда понимает логику проекта, размещение оборудования и алгоритмы взаимодействия систем. Это снижает риск ситуации, когда проектировщик предусмотрел одно решение, а монтажная организация реализовала другое.
Монтаж и разработка противопожарных системКак происходит автоматическое срабатывание порошкового пожаротушения
Конкретный алгоритм определяется проектом. В общем виде система может работать следующим образом:
1. Обнаружение. Автоматическая пожарная сигнализация фиксирует признаки пожара.
2. Подтверждение. Прибор управления обрабатывает сигналы по заложенной логике.
3. Формирование команд. Запускается предусмотренное проектом оповещение и взаимодействие с инженерными системами.
4. Подготовка к пуску. Выполняются условия безопасного запуска.
5. Выпуск порошка. Срабатывают расчетные модули защищаемого помещения или зоны.
6. Восстановление. После происшествия помещение очищают, оборудование проверяют, а установку приводят в готовность к повторной эксплуатации.
По требованиям СП срабатывание модулей, предназначенных для защиты одного помещения, при автоматическом или дистанционном запуске должно быть организовано в установленном нормативами временном интервале. Поэтому синхронизация устройств является частью проекта, а не настройкой «по месту».

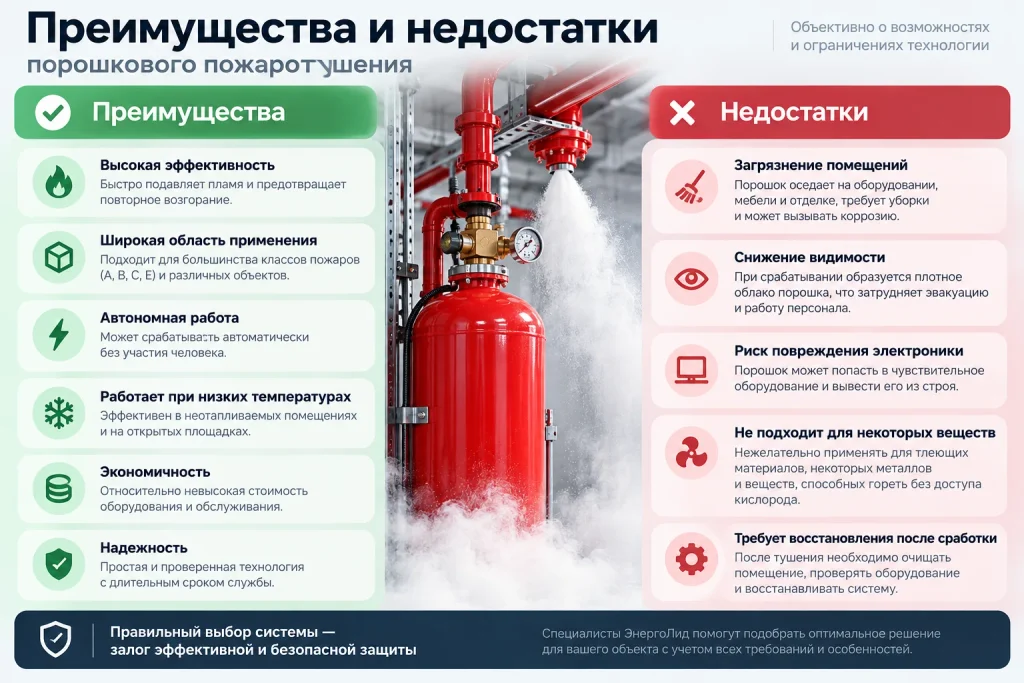

Преимущества и недостатки порошкового пожаротушения
- высокая скорость воздействия на очаг;
- отсутствие необходимости использовать воду;
- возможность локальной защиты оборудования;
- для ряда объектов относительно простая конструкция;
- модульные решения могут обходиться без сложной трубопроводной сети;
- широкий выбор модулей для разных защищаемых площадей и объемов.
- ограничения по помещениям с людьми;
- сильное загрязнение после срабатывания;
- порошок проникает в оборудование и труднодоступные полости;
- необходимость учитывать воздушные потоки;
- возможное влияние препятствий на распределение состава;
- не всегда подходит для ценных материалов и чувствительного оборудования.
Порошковое, водяное или газовое пожаротушение: что выбрать
Одной универсальной системы, подходящей для любого здания, не существует. При выборе важно сравнивать не только стоимость монтажа, но и последствия реального или ложного срабатывания.
| Критерий | Порошок | Вода | Газ |
|---|---|---|---|
| Следы после тушения | Значительные | Вода на поверхностях | Минимальные |
| Чувствительная электроника | Часто нежелательно | Часто нежелательно | Часто рассматривается как предпочтительное решение |
| Инфраструктура | В модульном варианте сравнительно компактная | Могут требоваться трубопроводы, водоснабжение, насосное оборудование | Требуется расчетная система хранения и подачи газа |
| Помещения с людьми | Существенные нормативные ограничения | Широко применяется | Существенные нормативные ограничения |
| Основная особенность | Быстрое тушение, но загрязнение объекта | Эффективное охлаждение | Минимальный вторичный ущерб имуществу |
Более подробное сравнение приведено в материале Водяное, газовое или порошковое пожаротушение: сравнение решений.
В пределах одного здания могут одновременно использоваться разные способы тушения. Например, для одной зоны выбирают водяную установку, для помещения с дорогостоящим оборудованием — газовую, а для отдельной технической зоны — порошковую. Это часто эффективнее, чем пытаться защитить весь объект одним типом системы.
Обслуживание порошковой системы пожаротушения
Даже правильно спроектированная установка со временем может потерять работоспособность. На систему воздействуют температура, влажность, вибрация, изменение планировки, повреждение линий, вмешательство персонала и естественный износ компонентов.
Во время технического обслуживания в соответствии с документацией и регламентами проверяют, в частности:
- состояние модулей;
- крепления оборудования;
- состояние трубопроводов и насадков, если они используются;
- работоспособность пожарной автоматики;
- линии управления и электропитания;
- световые и звуковые оповещатели;
- дистанционный запуск;
- передачу команд между системами;
- соответствие фактической конфигурации помещения проекту.
Компания «ЭнергоЛид» выполняет техническое обслуживание систем противопожарной защиты, включая автоматические установки пожаротушения.

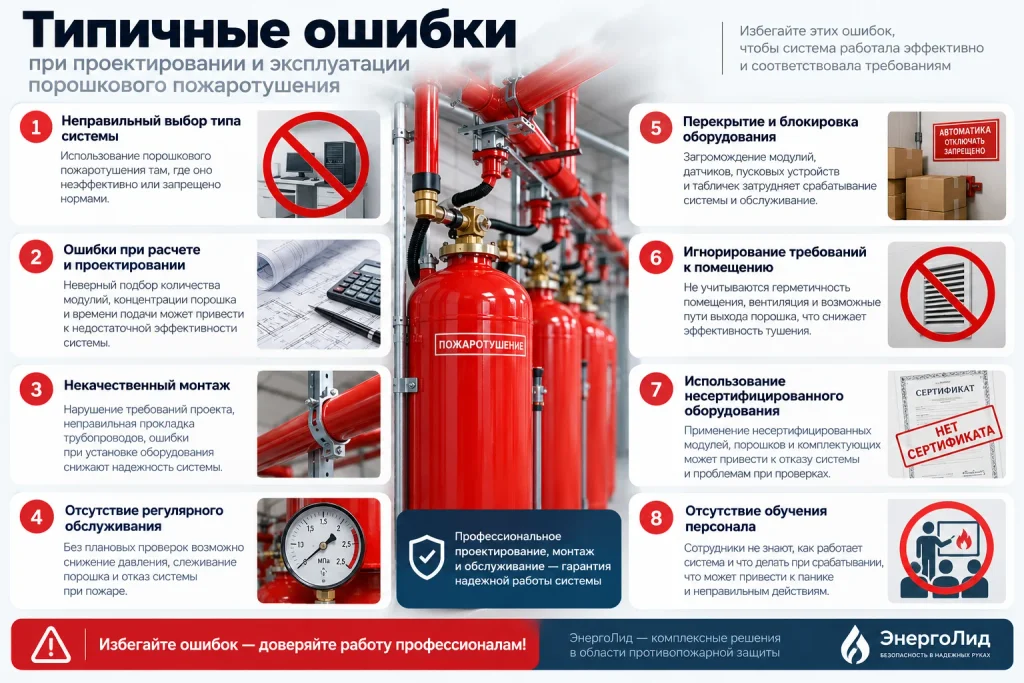

Типичные ошибки при устройстве порошкового пожаротушения
Экономия на первоначальном оборудовании может обернуться серьезным ущербом после срабатывания или необходимостью полной переделки системы.
Режим пребывания людей является одним из ключевых критериев допустимости автоматической порошковой установки.
Стеллажи, оборудование, балки и технологические конструкции способны создавать затененные зоны.
Интенсивные воздушные потоки меняют характер распространения порошкового облака и могут сделать стандартную схему неэффективной.
В результате невозможно обоснованно подтвердить количество модулей, зоны защиты, алгоритмы пуска и взаимодействие с другими системами.
Пожар может быть успешно потушен, но оборудование и продукция окажутся загрязнены порошком. Этот ущерб нужно оценивать еще до выбора типа установки.
Новые перегородки, стеллажи и оборудование способны изменить зоны распыла и сделать первоначальный расчет неактуальным.
Если собственник сомневается, нужна ли установка пожаротушения вообще или можно применить другое техническое решение, полезно сначала провести нормативный анализ. Подробнее этот вопрос рассмотрен в статье Можно ли отказаться от установки пожаротушения.
Как правильно выбрать порошковое пожаротушение для объекта
Правильная последовательность начинается не с выбора производителя модуля и не с подсчета количества устройств по площади потолка.
- Определить необходимость автоматического пожаротушения.
- Изучить назначение и характеристики помещений.
- Установить режим пребывания людей.
- Определить пожарную нагрузку и возможные сценарии пожара.
- Сравнить порошковый, водяной, газовый и другие допустимые варианты.
- Оценить возможный вторичный ущерб от срабатывания.
- Выбрать оборудование и выполнить расчеты.
- Разработать проект и алгоритмы автоматики.
- Выполнить монтаж и пусконаладку.
- Организовать дальнейшее техническое обслуживание.
«ЭнергоЛид» работает комплексно: обследует объект, проверяет исходные данные, определяет требования к системе, выполняет расчеты и проектирование, подбирает оборудование, проводит монтаж, пусконаладку и дальнейшее обслуживание.
Такой подход позволяет выбирать тип пожаротушения по реальным особенностям объекта, а не использовать порошковую систему только потому, что она кажется наиболее простой или недорогой.
Частые вопросы о порошковом пожаротушении
Можно ли устанавливать порошковое пожаротушение в помещении, где постоянно работают люди?
Для автоматических порошковых установок действующая редакция СП устанавливает ограничение: они предназначаются для помещений без постоянного пребывания людей. Поэтому режим использования помещения необходимо проверять еще на стадии проектирования.
Можно ли использовать порошок для электрооборудования?
В определенных условиях порошковые составы применяются для защиты электрооборудования, но решение принимают с учетом характеристик конкретной установки и оборудования. Кроме возможности тушения необходимо оценить ущерб от попадания порошка внутрь техники.
Подходит ли порошковая система для серверной?
Технически возможность зависит от проекта, но для помещений с дорогостоящим вычислительным оборудованием серьезным недостатком является загрязнение техники после срабатывания. Поэтому для серверных часто рассматривают газовое пожаротушение.
Можно ли установить несколько модулей без проекта?
Такой подход не позволяет подтвердить правильность количества и расположения модулей, расчетную площадь или объем, наличие затененных зон и алгоритмы автоматического запуска. Для автоматической противопожарной системы необходимо проектное решение.
Что происходит после срабатывания?
Помещение необходимо обследовать и очистить от порошка, проверить защищаемое оборудование, установить причину пожара, восстановить или заменить сработавшие модули и убедиться в работоспособности всей автоматики.
Порошковое пожаротушение всегда дешевле газового?
Первоначальные затраты действительно могут быть ниже, однако сравнивать необходимо стоимость всего решения. Для объекта с дорогим оборудованием потенциальные расходы на очистку, простой и восстановление техники после выброса порошка могут оказаться значительно выше разницы в цене систем.
Вывод
Порошковое пожаротушение — эффективный инструмент противопожарной защиты, но только при правильной области применения. Его преимущества особенно заметны в технических помещениях, производственных и складских зонах, где отсутствует постоянное пребывание людей, допустимо загрязнение после срабатывания и характеристики защищаемого объекта соответствуют возможностям конкретной установки.
При этом порошковую систему нельзя выбирать исключительно по цене. Нужно учитывать людей, пожарную нагрузку, оборудование, воздушные потоки, геометрию помещения, негерметичность, последствия выпуска порошка и взаимодействие со всей пожарной автоматикой.
Особенно важно учитывать актуальные нормативные ограничения. Решение, которое несколько лет назад могло считаться типовым, сегодня необходимо проверять по действующей редакции нормативной базы.
Передайте специалистам «ЭнергоЛид» планы и исходные данные по объекту. Инженеры оценят возможность применения порошковой системы, определят зоны защиты и помогут подобрать техническое решение с учетом требований объекта и действующих норм.
