пожаротушение тонкораспыленной водой — это автоматическая система, в которой вода подается через специальные распылители в виде очень мелких капель. Согласно СП 485.1311500.2020, для тонкораспыленной воды среднеарифметический диаметр капель составляет не более 150 мкм. Мелкодисперсный поток интенсивно поглощает тепло, частично превращается в пар и помогает локализовать или потушить пожар при меньшем количестве воды, чем требуется многим традиционным водяным системам. Однако ТРВ — не универсальная замена спринклерам, газу или порошку: возможность применения определяется расчетом, характеристиками объекта и технической документацией конкретной установки.
Слово «вода» иногда создает обманчивое впечатление, что установка ТРВ представляет собой обычную систему пожаротушения с форсунками поменьше. На практике это отдельное инженерное решение со своими распылителями, рабочим давлением, гидравликой, требованиями к фильтрации, трубопроводам и подтвержденными сценариями тушения.
Если необходимо разобраться с водяными системами в целом, рекомендуем материал «Водяное пожаротушение: принцип работы, виды и применение». Ниже разберем именно тонкораспыленную воду — ТРВ.
Оглавление
- Что такое пожаротушение тонкораспыленной водой
- Как работает ТРВ
- Из чего состоит система
- Виды установок ТРВ
- Как происходит автоматический запуск
- Где применяют тонкораспыленную воду
- Можно ли тушить электрооборудование
- Где ТРВ применять нельзя или нежелательно
- ТРВ, спринклер, газ или порошок
- Что учитывают при проектировании
- Требования СП 485
- Типичные ошибки
- Обслуживание системы
- Проектирование ТРВ в EnergoLead
- Вопросы и ответы
Что такое пожаротушение тонкораспыленной водой
Тонкораспыленная вода — это поток воды или жидкого огнетушащего вещества, состоящий из капель со среднеарифметическим диаметром до 150 мкм.
Для сравнения: крупная капля в обычном водяном потоке может быстро упасть на поверхность, тогда как множество мелких капель имеет значительно большую суммарную площадь поверхности. Благодаря этому они быстрее нагреваются и активнее участвуют в теплообмене.
При этом само наличие форсунки, создающей мелкие капли, еще не превращает систему в эффективную АУП-ТРВ. Необходимо обеспечить требуемое давление, расход, геометрию факела, расположение распылителей и условия, при которых система действительно способна потушить заданную пожарную нагрузку.

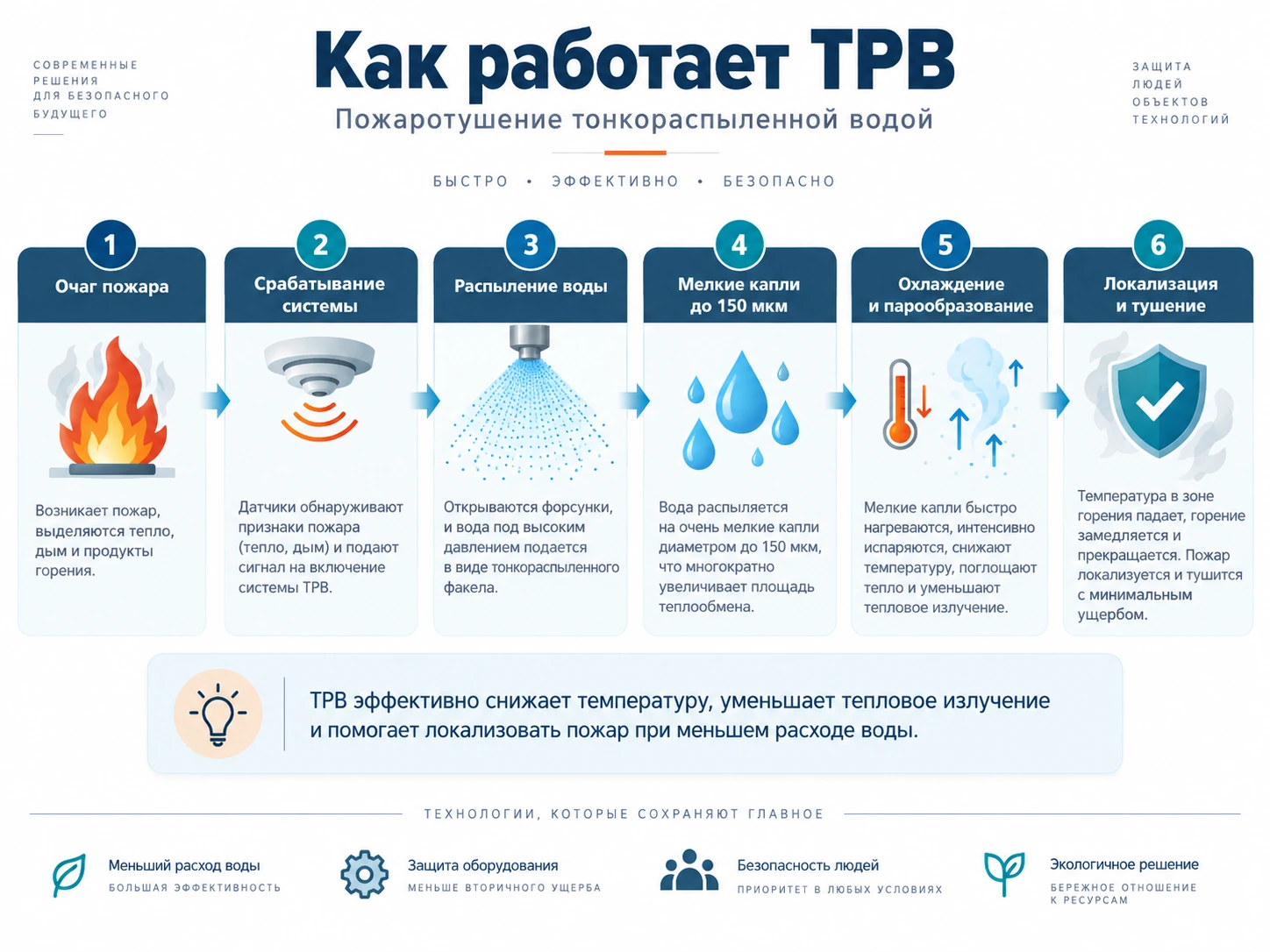

Как работает пожаротушение тонкораспыленной водой
Основное отличие ТРВ заключается не просто в количестве воды, а в том, как эта вода взаимодействует с очагом.
1. Интенсивное охлаждение
Мелкие капли обладают большой суммарной поверхностью. Они быстрее поглощают тепловую энергию и охлаждают пламя, горящие материалы и окружающие конструкции.
Когда температура в зоне пожара снижается, интенсивность горения уменьшается. При правильно рассчитанной подаче система способна остановить развитие пожара и добиться его тушения.
2. Образование водяного пара
Часть воды при попадании в высокотемпературную область испаряется. Образующийся пар увеличивается в объеме и непосредственно около зоны горения способствует изменению условий, необходимых для поддержания пламени.
Важно: речь не идет о полном вытеснении кислорода из всего помещения. Эффект развивается главным образом непосредственно в зоне взаимодействия водяного тумана с пожаром.
3. Снижение теплового излучения
Облако мелких капель частично поглощает тепловое излучение. Это помогает ограничивать нагрев находящихся рядом материалов и может замедлять распространение пожара.
4. Смачивание горючих материалов
Для пожаров твердых материалов вода также работает традиционным способом — увлажняет поверхность и препятствует повторному интенсивному воспламенению.

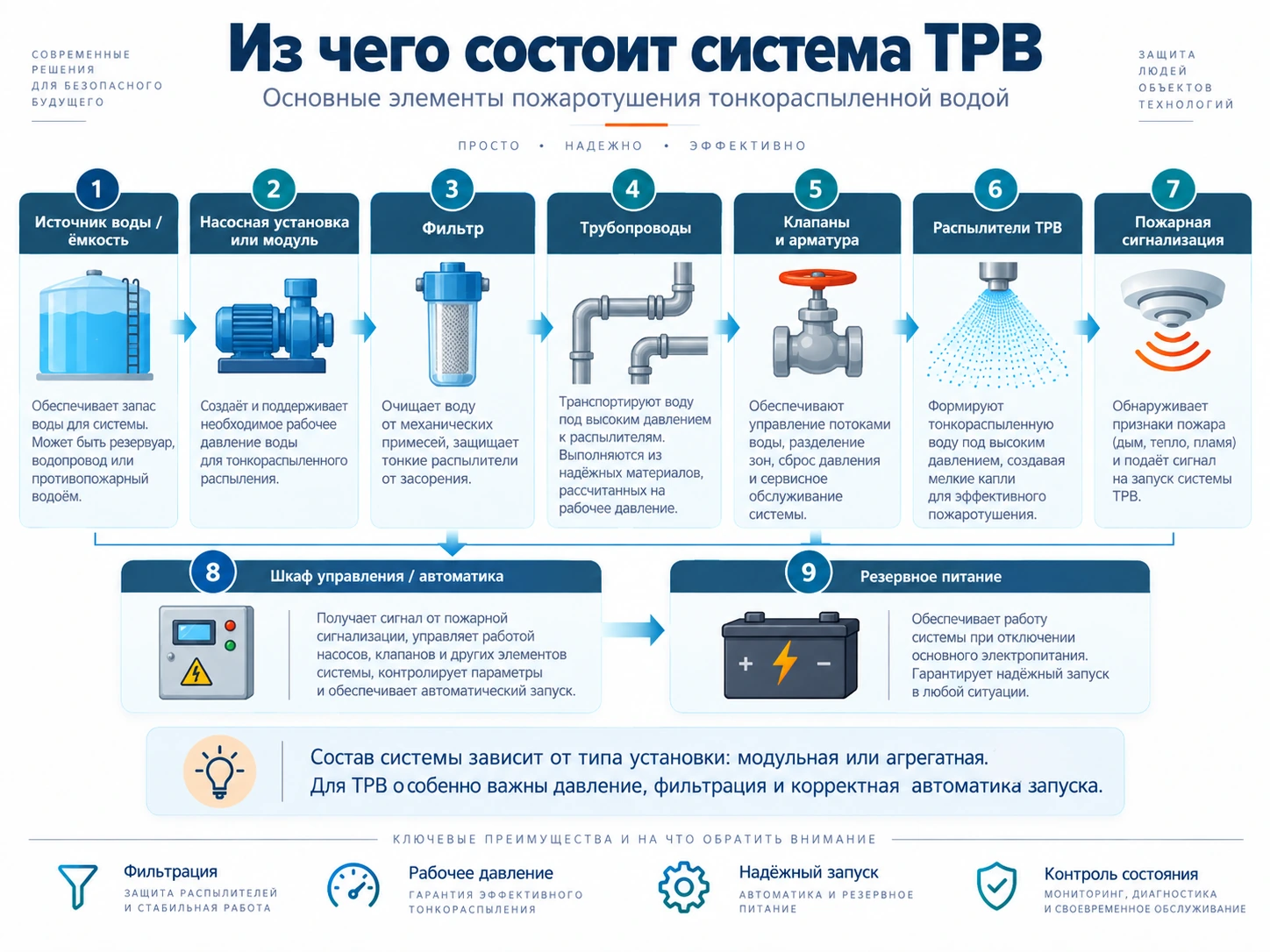

Из чего состоит система пожаротушения ТРВ
Конкретная комплектация зависит от производителя и типа установки, но в систему могут входить:
- источник воды или емкость с огнетушащим веществом;
- насосная установка или модули с запасом ОТВ;
- газ-вытеснитель — для отдельных модульных решений;
- распределительные трубопроводы;
- распылители тонкораспыленной воды;
- фильтрующие элементы;
- запорно-регулирующая арматура;
- датчики давления и средства контроля;
- пожарная сигнализация;
- шкафы и приборы управления;
- электропитание и резервное питание;
- оборудование ручного и автоматического запуска.
Особое значение имеет чистота огнетушащего вещества. Проходные отверстия распылителей значительно меньше, чем у классических водяных оросителей, поэтому загрязнения способны существенно повлиять на характеристики факела.
Какие бывают системы ТРВ
Действующие нормы разделяют автоматические установки тонкораспыленной воды по нескольким признакам.
По рабочему давлению

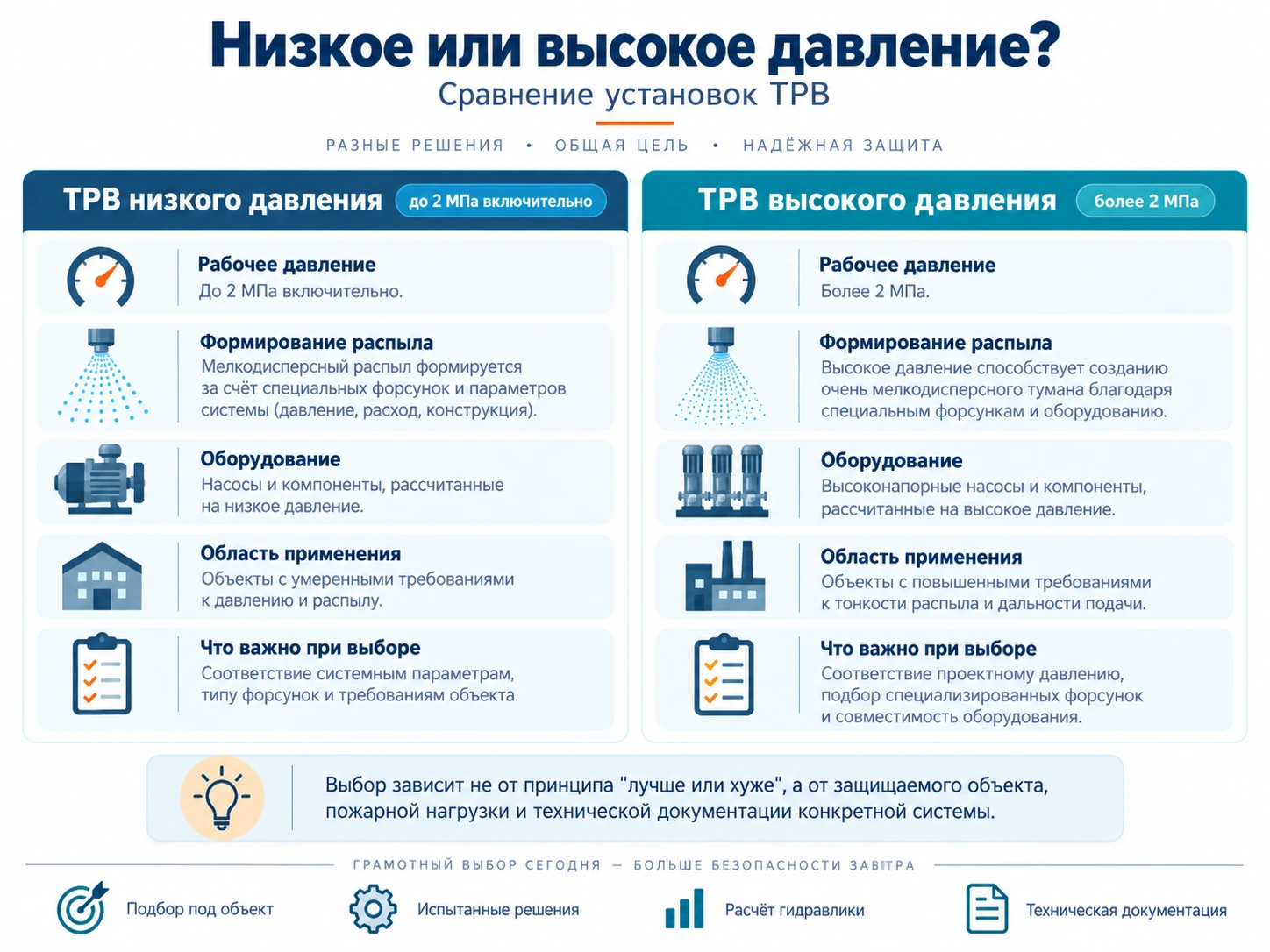

| Тип | Давление | Особенности |
|---|---|---|
| ТРВ низкого давления | До 2 МПа включительно | Для образования факела используются специально рассчитанные распылители и параметры подачи. |
| ТРВ высокого давления | Более 2 МПа | Высокое давление позволяет формировать интенсивный мелкодисперсный поток через специальные распылители. |
Большее давление не означает автоматически, что система «лучше». Тип установки выбирают под конкретный объект, пожарную нагрузку и подтвержденные характеристики оборудования.
По конструкции
Модульные установки. Запас огнетушащего вещества находится непосредственно в одном или нескольких модулях. Такие решения удобны для локальной защиты отдельных помещений и оборудования.
Агрегатные установки. Используют общие насосы, резервуары, трубопроводы и распределительную сеть. Такой вариант может применяться для защиты крупных объектов или нескольких зон.
По способу тушения
АУП-ТРВ могут применяться для:
- поверхностного тушения — воздействие на защищаемую площадь;
- локально-поверхностного — защита конкретной установки, агрегата или участка;
- локально-объемного — воздействие на пожар в ограниченной защищаемой зоне.
Как происходит автоматический запуск ТРВ
Алгоритм зависит от конструкции системы. Один из возможных сценариев выглядит так:
Температура растет, появляется дым или другие контролируемые признаки пожара.
Сигнал формирует СПС либо происходит срабатывание предусмотренного конструкцией теплового элемента.
Открывается необходимая арматура, включаются насосы либо активируется модуль.
При расчетных параметрах формируется мелкодисперсный поток.
ТРВ охлаждает очаг, уменьшает тепловое воздействие и создает условия для локализации и тушения.
Одновременно автоматика объекта может передавать команды другим системам: вентиляции, технологическому оборудованию, оповещению, диспетчеризации и другим элементам противопожарной защиты.
Выбирать тип АУП только по названию технологии рискованно. Сначала необходимо определить пожарную нагрузку, конфигурацию помещений, особенности оборудования и нормативные требования.
Проектирование автоматического пожаротушения в EnergoLeadГде применяют пожаротушение тонкораспыленной водой
Согласно СП 485, АУП-ТРВ может применяться для тушения очагов пожара классов A и B, а также электроустановок под напряжением — в пределах, установленных технической документацией на конкретную систему.
На практике возможность применения оценивают для каждого объекта отдельно.
| Объект | Почему может рассматриваться ТРВ | Что необходимо проверить |
|---|---|---|
| Производственные помещения | Локальная защита оборудования, быстрое охлаждение очага | Тип пожарной нагрузки и технология производства |
| Склады | Возможность уменьшить количество воды и локализовать пожар | Высота, стеллажи, вид продукции, затененные зоны |
| Архивы и фонды | Потенциально меньший водяной ущерб по сравнению с интенсивным традиционным орошением | Допустимость воды для защищаемых ценностей |
| Технические помещения | Возможность локальной защиты оборудования | Допустимость ТРВ для конкретного оборудования |
| Машинные и технологические зоны | Тушение локального очага с интенсивным тепловыделением | Геометрия оборудования и наличие экранированных участков |
| Объекты с дорогостоящей отделкой или имуществом | Меньший объем подаваемой воды может уменьшить вторичный ущерб | Реальные показатели конкретной установки |
Для складских объектов выбор системы особенно сильно зависит от высоты хранения и типа продукции. Подробнее об этом — в статье «Системы пожаротушения складских помещений».
Можно ли использовать ТРВ для электрооборудования
Это один из наиболее частых вопросов. Формулировка «водой нельзя тушить электричество» слишком упрощена.
СП 485 допускает применение АУП-ТРВ для электроустановок, находящихся под напряжением, но только до того значения напряжения, которое указано в технической документации на конкретный вид установки.
Необходимо проверить сертификаты, техническую документацию оборудования, рабочее напряжение электроустановки, расстояния до распылителей и принятый сценарий отключения электропитания.
Например, при выборе защиты серверной приходится оценивать не только возможность потушить пожар, но и последствия попадания воды на оборудование. Поэтому в некоторых помещениях выбирают газ, а ТРВ рассматривают лишь как одно из возможных инженерных решений. Подробнее: какую систему пожаротушения выбрать для серверной.
Где тонкораспыленную воду применять нельзя или нежелательно
Главная ошибка — считать ТРВ универсальной альтернативой всем остальным огнетушащим веществам.
Материалы, опасно реагирующие с водой
Вода не должна применяться там, где ее контакт с веществом способен вызвать опасную химическую реакцию, выделение горючих газов, интенсивное теплообразование или другие дополнительные риски.
Пожарные нагрузки, для которых эффективность системы не подтверждена
Недостаточно знать только класс пожара. На эффективность влияют конфигурация объекта, расположение материалов и оборудования, вентиляция, препятствия для движения капель и интенсивность пожара.
Объекты, где недопустим даже небольшой контакт с водой
ТРВ может использовать значительно меньше воды, однако это все равно вода. Если даже небольшое увлажнение приводит к неприемлемому ущербу, необходимо рассматривать другие технологии.
Сильно экранированные очаги
Если оборудование, перегородки, стеллажи или другие конструкции не позволяют каплям достигнуть предполагаемого очага, эффективность системы может резко снизиться.
Именно поэтому актуальные требования отдельно предусматривают необходимость учитывать затененные зоны вероятного очага пожара.
ТРВ, обычное водяное, газовое или порошковое пожаротушение

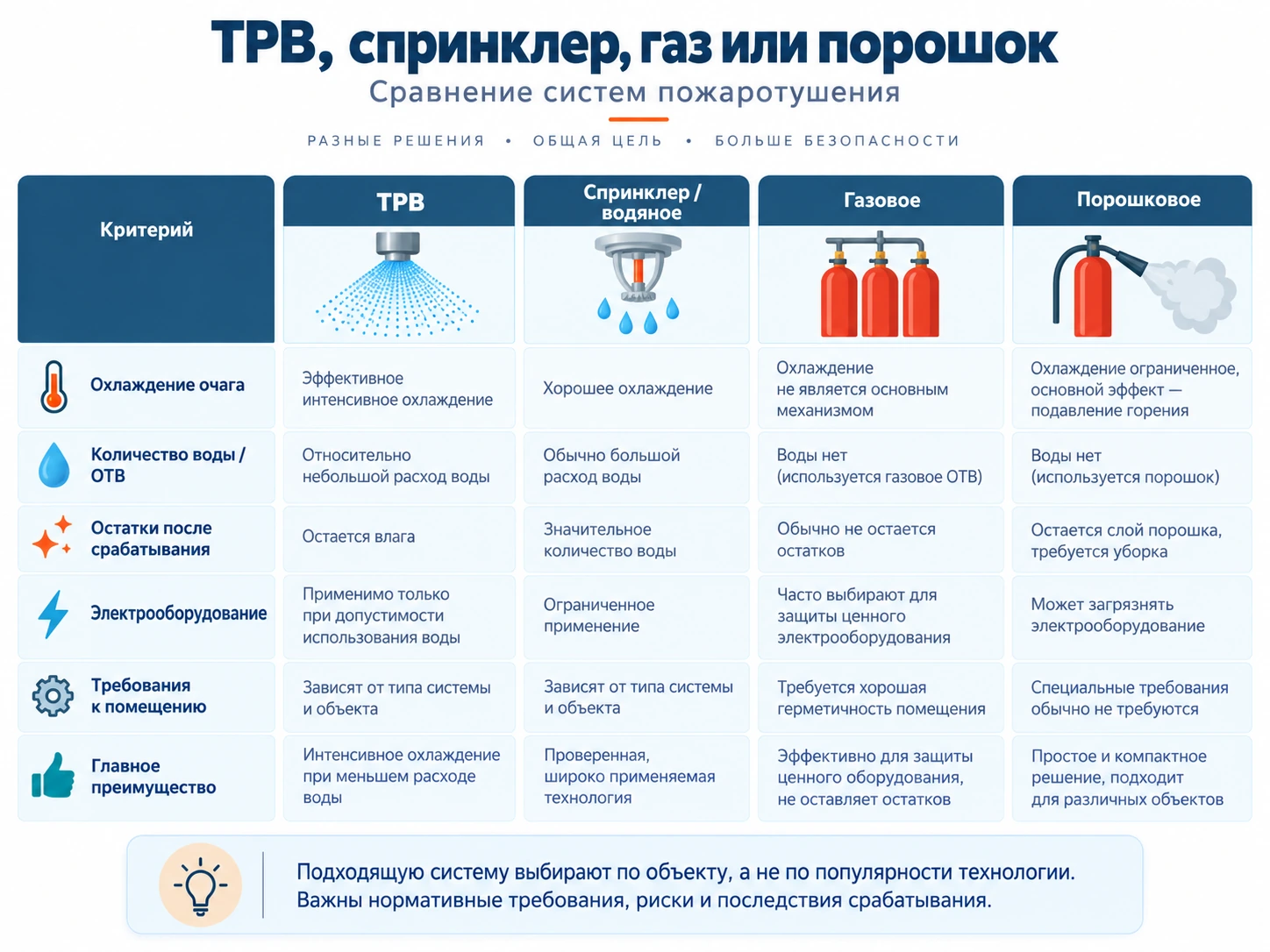

| Параметр | ТРВ | Традиционное водяное | Газовое | Порошковое |
|---|---|---|---|---|
| Охлаждение очага | Высокое | Высокое | Зависит от ОТВ | Ограниченное |
| Количество воды | Относительно небольшое | Обычно выше | Вода не используется | Вода не используется |
| Остатки после срабатывания | Влага | Значительный объем воды | Как правило, загрязнений нет | Порошковый осадок |
| Герметичность помещения | Зависит от способа тушения | Обычно не является ключевым фактором | Особенно важна для объемного тушения | Зависит от решения |
| Электрооборудование | При подтвержденной допустимости | Имеются ограничения | Часто применяется | Может применяться, но загрязняет оборудование |
| Главное преимущество | Эффективное охлаждение при сравнительно небольшом расходе воды | Отработанная и широко применяемая технология | Минимальный ущерб оборудованию от ОТВ | Компактность и сравнительно простая реализация |
Подробное сравнение технологий мы также приводили в материале «Водяное, газовое или порошковое пожаротушение: сравнение решений».
Правильный вопрос при выборе системы звучит не «какая технология лучше?», а какая система способна обеспечить нормативно подтвержденную защиту именно данного объекта с приемлемыми последствиями срабатывания.
Что учитывают при проектировании ТРВ
Проектирование начинается не с расстановки распылителей на чертеже. Сначала формируется модель защищаемого объекта.
1. Пожарная нагрузка
Определяется, что именно может гореть: твердые материалы, жидкости, кабели, оборудование, упаковка, технологические продукты и т. д.
2. Геометрия помещения
Учитываются площадь, высота потолков, строительные конструкции, балки, подвесные элементы, технологическое оборудование и другие препятствия.
3. Затененные зоны
ТРВ должна воздействовать на вероятный очаг. Если распылитель установлен над крупным оборудованием, а пожар возникает под ним, часть воды может просто не достигнуть нужной зоны.
4. Давление и расход
Распылитель формирует расчетный факел только при определенных параметрах. Недостаточное давление может изменить дисперсность, дальность и форму распыла.
5. Расстояние между распылителями
Количество форсунок нельзя определять только исходя из площади помещения. Используются характеристики и схемы размещения, предусмотренные технической документацией конкретной системы.
6. Качество воды и фильтрация
Засорение небольшого проходного отверстия способно нарушить распыление. Поэтому фильтрация для АУП-ТРВ — важная часть системы, а не второстепенная опция.
7. Алгоритмы пожарной автоматики
Проектировщик определяет, какие сигналы инициируют пуск, требуется ли отключение вентиляции или технологического оборудования, какие сообщения должны передаваться диспетчеру и как система взаимодействует с остальной противопожарной автоматикой здания.
При разработке водяного пожаротушения важно совместно учитывать гидравлику, источники воды, расположение распылителей, автоматику и особенности объекта — иначе отдельные правильно подобранные компоненты не гарантируют работоспособность всей установки.
Проектирование водяных систем пожаротушенияОсновные требования к ТРВ по СП 485
По состоянию на 2026 год проектирование автоматических установок тонкораспыленной водой регулируется СП 485.1311500.2020 с действующими изменениями.
Среди принципиально важных положений:
- АУП-ТРВ предназначены для поверхностного, локально-поверхностного и локально-объемного тушения;
- допускается тушение пожаров классов A и B;
- электроустановки под напряжением могут защищаться только в пределах параметров, предусмотренных технической документацией установки;
- установки подразделяются на системы низкого и высокого давления;
- по исполнению применяются модульные и агрегатные установки;
- распылители должны иметь фильтрующий элемент либо конструкцию, исключающую засорение проходного канала;
- материал трубопроводов выбирается с учетом типа установки и рабочего давления;
- геометрия распределительной сети и давление на распылителях должны соответствовать технической документации;
- параметры подачи должны обеспечивать тушение с учетом класса пожара и возможных затененных зон.
В СП 485 включена методика огневых испытаний АУП тонкораспыленной водой. При проектировании необходимо ориентироваться не только на общую идею применения ТРВ, но и на подтвержденные огневыми испытаниями характеристики решения применительно к соответствующей группе объектов или пожарной нагрузки.
Это принципиально отличает профессиональное проектирование от подхода «возьмем несколько форсунок и рассчитаем расход воды». Для ТРВ большое значение имеют результаты испытаний и область применения конкретной системы.

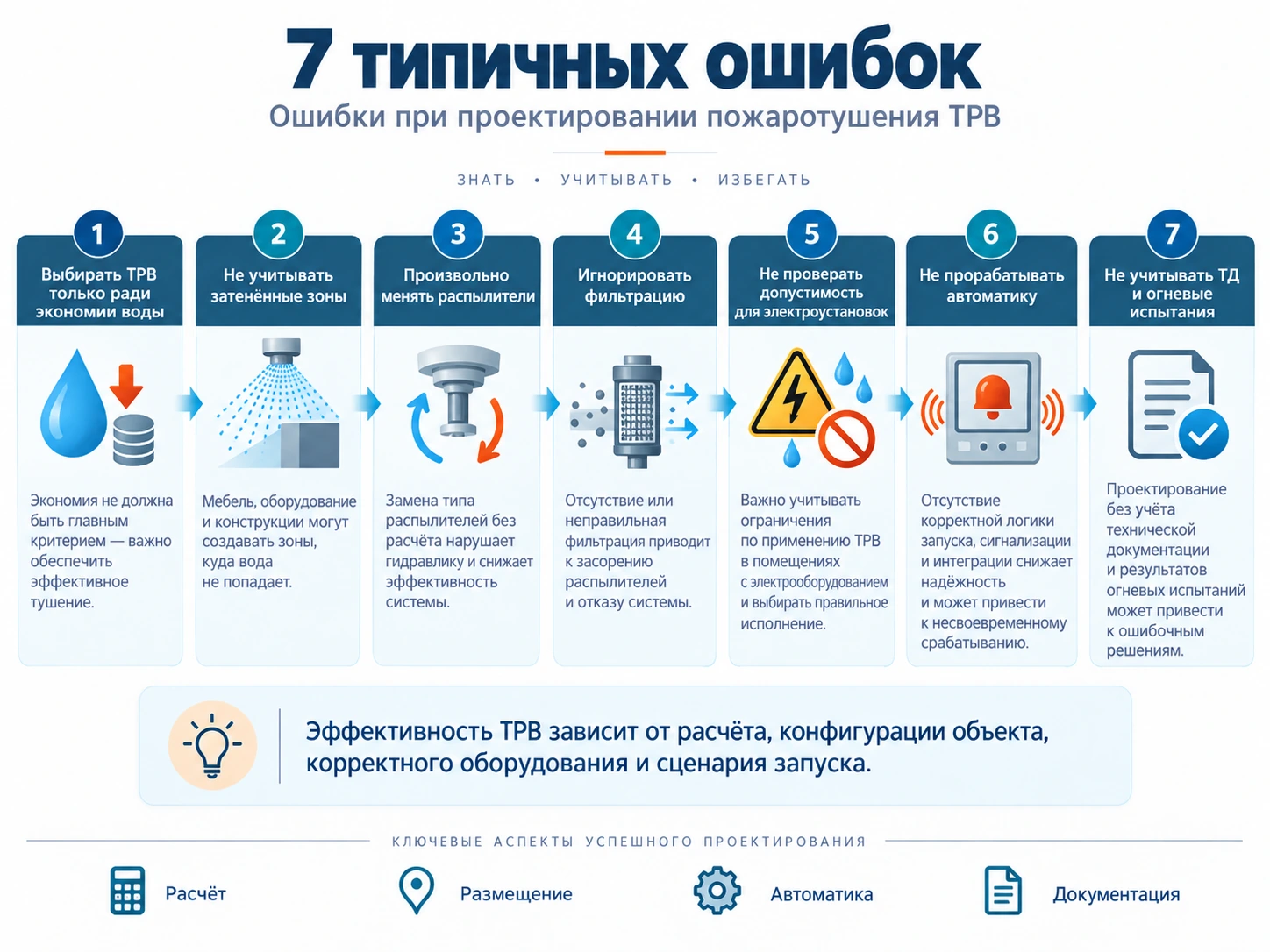

7 типичных ошибок при проектировании пожаротушения ТРВ
Меньший расход — преимущество технологии, но не основание для ее применения. Сначала должна быть подтверждена эффективность тушения.
Стеллаж, станок, шкаф или перекрытие способны фактически отсечь поток воды от очага.
Форсунка является частью испытанной системы. Другой распылитель может сформировать совсем иной факел.
Даже частичное загрязнение отверстия способно изменить характеристики распыла.
Сам факт использования мелких капель не означает автоматического разрешения тушить оборудование при любом напряжении.
Даже правильно рассчитанная гидравлика не поможет, если сигнал запуска не будет сформирован или передан вовремя.
ТРВ должна применяться в тех условиях, для которых подтверждена работоспособность соответствующего решения.
Что необходимо проверять при обслуживании ТРВ
Мелкодисперсная система особенно чувствительна к состоянию распылителей, фильтров и гидравлических параметров.
Во время эксплуатации необходимо контролировать:
- состояние распылителей;
- отсутствие загрязнений и механических повреждений;
- состояние фильтров;
- герметичность трубопроводов;
- состояние резервуаров и модулей;
- рабочее давление;
- готовность насосов;
- запорно-регулирующую арматуру;
- датчики и средства контроля;
- автоматический и ручной запуск;
- взаимодействие с пожарной сигнализацией;
- резервное электропитание;
- соответствие фактической планировки помещения проекту.
Последний пункт часто недооценивается. Если после монтажа системы в помещении появились новые перегородки, стеллажи, оборудование или высокие шкафы, первоначальная схема распыла может уже не соответствовать реальным условиям.
EnergoLead выполняет техническое обслуживание средств обеспечения пожарной безопасности с проверкой работоспособности систем и оформлением необходимой документации.
Проектирование и монтаж пожаротушения в EnergoLead
Установка ТРВ должна начинаться не с выбора каталожного оборудования, а с анализа объекта.
Специалисты EnergoLead работают с системами противопожарной защиты комплексно: обследуют объект, анализируют проектные решения, подбирают технологию пожаротушения, выполняют расчеты, разрабатывают документацию и реализуют систему на объекте.
Анализируем назначение объекта, помещения, оборудование и пожарную нагрузку.
Сравниваем ТРВ с водяными, газовыми, порошковыми и другими решениями.
Разрабатываем техническое решение, схемы, расчеты и спецификации.
Выполняем монтаж и пусконаладочные работы с учетом проектных решений.
При необходимости специалисты компании выполняют монтаж автоматических систем пожаротушения.
Не обязательно заранее выбирать огнетушащее вещество. Перед проектированием правильнее сравнить несколько вариантов по нормативным требованиям, эффективности, стоимости реализации и возможному вторичному ущербу.
Частые вопросы
ТРВ — это то же самое, что обычный спринклер?
Нет. Обе технологии используют воду, однако отличаются характеристиками распыла, оборудованием, параметрами подачи и методами расчета.
Почему мелкие капли эффективнее охлаждают?
У большого количества небольших капель значительно больше суммарная поверхность контакта с окружающей средой. Благодаря этому теплообмен происходит интенсивнее.
Требуется ли для ТРВ меньше воды?
Во многих системах — да. Но фактический расход определяется проектом, характеристиками установки и условиями тушения. Нельзя заранее применять универсальный коэффициент экономии.
Можно ли использовать ТРВ в серверной?
Технически такие решения существуют, однако необходимо учитывать допустимость воды для оборудования, рабочее напряжение, техническую документацию системы и возможный ущерб. Для некоторых серверных предпочтительнее газовое пожаротушение.
Можно ли тушить ТРВ горючие жидкости?
СП 485 предусматривает применение АУП-ТРВ для очагов класса B, однако эффективность и конкретная область применения должны быть подтверждены для выбранной системы и защищаемой пожарной нагрузки.
Что лучше — ТРВ или газ?
Универсального ответа нет. Газ не оставляет водяных следов и часто используется для дорогостоящего электронного оборудования, но предъявляет другие требования к помещению и безопасности. ТРВ обеспечивает интенсивное охлаждение и может снизить расход воды. Решение принимают после анализа объекта.
Можно ли заменить обычную спринклерную систему на ТРВ?
Не путем простой замены оросителей. Потребуется новое техническое обоснование, проверка области применения оборудования, гидравлический расчет и корректировка проектной документации.
Вывод
Пожаротушение тонкораспыленной водой — технологичная разновидность автоматического водяного пожаротушения. Мелкие капли обеспечивают интенсивный теплообмен, помогают охлаждать очаг, снижают тепловое воздействие и позволяют во многих случаях уменьшить объем воды.
Но главное преимущество ТРВ одновременно является причиной повышенных требований к проектированию: параметры факела, давление, расход, положение каждого распылителя, фильтрация и наличие препятствий непосредственно влияют на эффективность тушения.
Поэтому АУП-ТРВ следует рассматривать не как «более современный спринклер», а как самостоятельную инженерную систему, применение которой необходимо подтверждать для конкретного объекта и пожарной нагрузки.
Если на объекте рассматривается новое автоматическое пожаротушение или требуется модернизация существующей системы, инженеры EnergoLead могут провести анализ исходных данных и подобрать решение с учетом действующих требований пожарной безопасности, особенностей здания и задач заказчика.
