Проектирование систем дымоудаления

Проектирование систем дымоудаления представляет собой комплекс инженерных мероприятий, направленных на создание эффективной противодымной защиты здания. Главная задача такого проекта — обеспечить своевременное удаление дыма и горячих продуктов горения, сохранить безопасные условия для эвакуации людей и предоставить пожарным подразделениям возможность быстрее приступить к ликвидации возгорания. При разработке учитываются особенности объекта, его архитектура, назначение помещений, предполагаемые сценарии развития пожара и требования действующих нормативных документов.

Наиболее востребованы подобные решения для объектов с высокой посещаемостью или сложной внутренней планировкой. К ним относятся торгово-развлекательные комплексы, бизнес-центры, производственные предприятия, складские помещения, гостиницы, подземные автостоянки, логистические центры, а также здания с большими открытыми пространствами, где дым способен быстро распространяться и создавать угрозу для людей.

Специалисты Energolead разрабатывают проекты систем дымоудаления как самостоятельное направление, так и в составе комплексных решений по обеспечению пожарной безопасности объекта. При необходимости проект увязывается с автоматической пожарной сигнализацией, системами оповещения и управления эвакуацией, установками пожаротушения, а также другими инженерными системами здания. Такой комплексный подход позволяет обеспечить согласованную работу оборудования в случае возникновения пожара и избежать технических противоречий на этапе монтажа и дальнейшей эксплуатации.

Что такое система дымоудаления

Система дымоудаления — это часть противопожарной защиты здания, которая включается при пожаре и удаляет дым из помещений, коридоров, лестничных клеток, atrium-зон, паркингов или других участков объекта. Одновременно с удалением дыма может предусматриваться подпор воздуха, чтобы не допустить задымления эвакуационных путей и зон безопасности.

Важно понимать, что дымоудаление — это не просто вентиляция. Обычная вентиляционная система работает в штатном режиме, а противодымная защита рассчитана на аварийную ситуацию: высокую температуру, быстрое распространение дыма, необходимость автоматического запуска и взаимодействие с пожарной сигнализацией.

Когда требуется проектирование дымоудаления

Необходимость системы определяется назначением здания, планировкой, площадью помещений, этажностью, наличием подземных уровней, путями эвакуации и требованиями нормативных документов. На практике дымоудаление часто требуется на объектах, где при пожаре дым может быстро распространиться и затруднить эвакуацию людей.

Тип объекта или зоны	Почему важно предусмотреть дымоудаление
Подземные паркинги	Дым быстро заполняет закрытое пространство, затрудняет эвакуацию и работу пожарных подразделений.
Торговые центры	Большое количество посетителей требует сохранения безопасных условий эвакуации.
Склады и логистические комплексы	Высокая пожарная нагрузка и большие объемы помещений повышают риск интенсивного задымления.
Производственные здания	Могут присутствовать горючие материалы, технологическое оборудование и сложные сценарии развития пожара.
Гостиницы и общественные здания	На объекте находятся люди, которые не всегда хорошо ориентируются в планировке здания.
Атриумы, холлы, галереи	Дым может распространяться вертикально и затрагивать сразу несколько уровней здания.

Что входит в проектирование систем дымоудаления

Проектирование начинается не с выбора оборудования, а с анализа объекта. Специалисты изучают архитектурные решения, назначение помещений, пути эвакуации, высоту здания, пожарные отсеки, существующие инженерные системы и требования к взаимодействию с автоматикой.

Этап	Что выполняется	Зачем это нужно
Обследование объекта	Изучаются планировки, высота помещений, эвакуационные пути, пожарные отсеки.	Чтобы определить реальные зоны риска и не заложить формальное решение.
Анализ нормативных требований	Определяются требования к удалению дыма, подпору воздуха, автоматике и управлению.	Чтобы проект соответствовал действующим нормам и прошел проверку.
Расчет параметров системы	Рассчитывается производительность вентиляторов, сечение воздуховодов, количество клапанов.	Чтобы система могла эффективно удалять дым при расчетном сценарии пожара.
Подбор оборудования	Подбираются вентиляторы, клапаны, шахты, шкафы управления, датчики и автоматика.	Чтобы оборудование соответствовало нагрузкам, температурным режимам и задачам объекта.
Разработка проектной документации	Готовятся схемы, планы, спецификации, пояснительная записка и решения по автоматизации.	Чтобы по проекту можно было выполнить монтаж и последующую проверку системы.

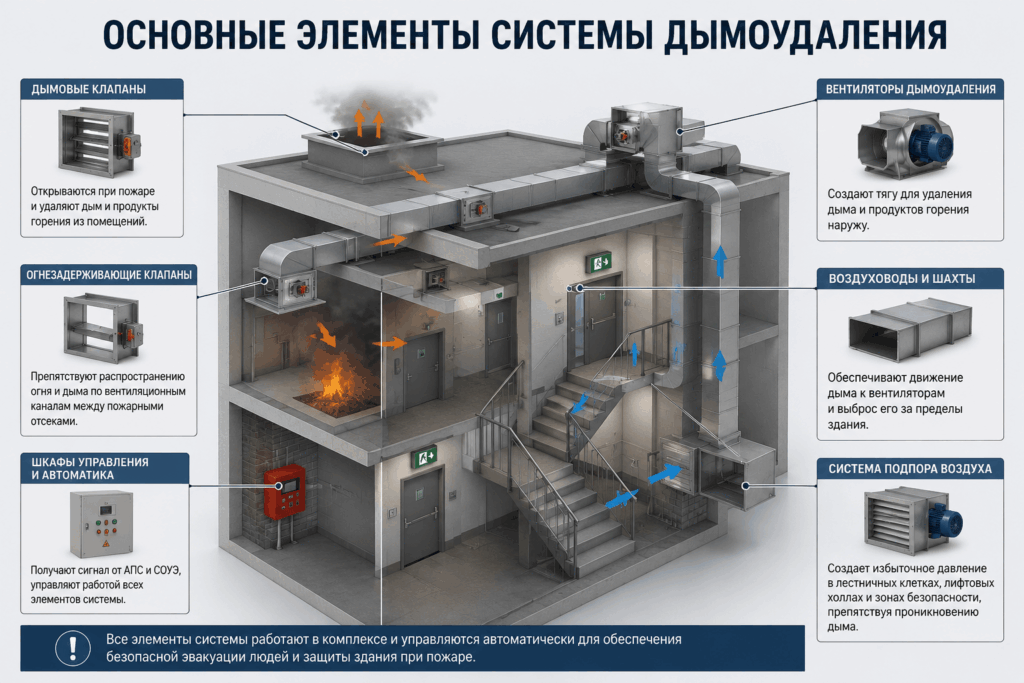

Основные элементы системы дымоудаления

Состав системы зависит от типа объекта и выбранной схемы противодымной защиты. В одном случае достаточно удаления дыма из коридоров и подпора воздуха в лестничные клетки, в другом требуется сложная система с шахтами, клапанами, вентиляторами, автоматикой и интеграцией с другими инженерными решениями.

Элемент	Назначение
Дымовые клапаны	Открываются при пожаре и обеспечивают удаление дыма из нужной зоны.
Огнезадерживающие клапаны	Ограничивают распространение огня и дыма через вентиляционные каналы.
Вентиляторы дымоудаления	Создают необходимую тягу для удаления дыма и продуктов горения.
Воздуховоды и шахты	Обеспечивают движение дымовых газов из защищаемых зон наружу.
Система подпора воздуха	Создает избыточное давление в лестничных клетках, лифтовых холлах и зонах безопасности.
Шкафы управления и автоматика	Запускают систему по сигналу пожарной автоматики и контролируют работу оборудования.

Каждый элемент системы дымоудаления выполняет собственную задачу, однако максимальная эффективность достигается только при их совместной работе. Именно поэтому при проектировании важно не только правильно подобрать оборудование, но и обеспечить его корректное взаимодействие в рамках единого алгоритма.

Дымовые клапаны устанавливаются в защищаемых помещениях и остаются закрытыми в штатном режиме. После получения сигнала о пожаре они открываются, позволяя удалять дым именно из той зоны, где произошло возгорание. Это помогает ограничить распространение дыма по зданию и сохранить безопасные условия для эвакуации людей.

Огнезадерживающие клапаны выполняют противоположную функцию. При возникновении пожара они перекрывают вентиляционные каналы, препятствуя распространению огня, высокой температуры и токсичных продуктов горения между пожарными отсеками. Благодаря этому локализовать пожар становится значительно проще.

Вентиляторы дымоудаления являются основным исполнительным оборудованием системы. Они создают необходимый расход воздуха для удаления дыма через воздуховоды и шахты наружу. Производительность таких вентиляторов рассчитывается индивидуально с учетом площади помещений, высоты здания и возможного сценария развития пожара.

Воздуховоды и дымовые шахты обеспечивают безопасный путь для отвода продуктов горения за пределы здания. Их конструкция, размеры и расположение определяются на стадии проектирования, чтобы система могла работать эффективно даже при высокой температуре и значительном объеме дыма.

Система подпора воздуха предназначена для защиты путей эвакуации. Во время пожара она создает избыточное давление в лестничных клетках, лифтовых холлах и других безопасных зонах, благодаря чему дым не проникает в эти помещения. Это позволяет людям покинуть здание, сохраняя хорошую видимость и снижая риск отравления продуктами горения.

Шкафы управления и средства автоматики объединяют все элементы системы в единый комплекс. После получения сигнала от пожарной сигнализации автоматика запускает вентиляторы, открывает и закрывает необходимые клапаны, включает подпор воздуха и контролирует выполнение заданного алгоритма. От корректности настройки этой логики во многом зависит эффективность всей системы противодымной защиты.

Связь дымоудаления с другими системами пожарной безопасности

Система дымоудаления не работает изолированно. При пожаре она должна корректно взаимодействовать с АПС, СОУЭ, вентиляцией, лифтами, противопожарными клапанами и системой диспетчеризации. Ошибки в этой логике могут привести к тому, что оборудование установлено правильно, но при пожаре запускается не в той последовательности или не обеспечивает нужный сценарий защиты.

Например, при срабатывании автоматической пожарной сигнализации должны быть запущены нужные алгоритмы: отключение общеобменной вентиляции, открытие необходимых клапанов, включение вентиляторов дымоудаления, запуск подпора воздуха и передача сигналов на диспетчерский пункт. Поэтому проектирование дымоудаления желательно рассматривать вместе с общей концепцией противопожарной защиты объекта.

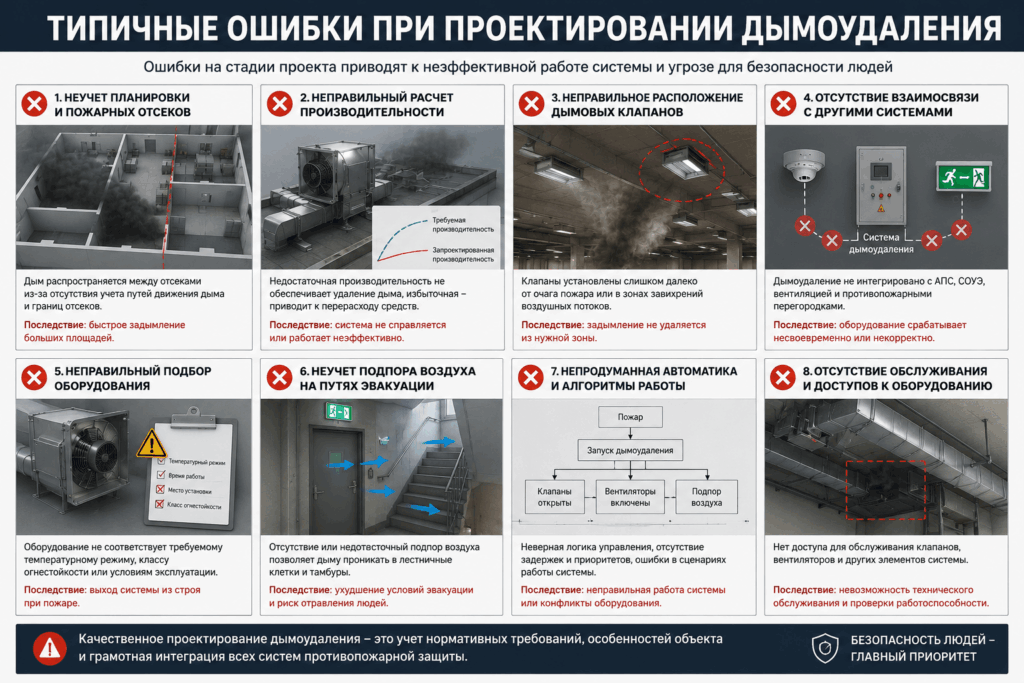

Типичные ошибки при проектировании дымоудаления

Ошибки в проектировании часто становятся заметны уже на этапе монтажа, пусконаладки или проверки объекта. Исправлять их после завершения строительных работ сложнее и дороже, чем предусмотреть корректные решения на стадии проекта.

Ошибка	К чему может привести
Проектирование без полноценного анализа планировки	Часть зон может остаться без эффективной противодымной защиты.
Неверный расчет производительности вентиляторов	Система не сможет удалить расчетный объем дыма или создаст избыточные аэродинамические проблемы.
Отсутствие увязки с АПС и СОУЭ	При пожаре система может не запуститься автоматически или сработать с неправильной логикой.
Неправильное размещение клапанов	Дым будет удаляться не из той зоны, где это необходимо по сценарию пожара.
Игнорирование обслуживания системы	Даже качественно смонтированная система со временем может потерять работоспособность.

Проектирование для новых и действующих объектов

На новом объекте систему дымоудаления проще заложить на стадии проектирования здания: можно заранее предусмотреть шахты, технические помещения, трассы воздуховодов, места установки оборудования и шкафов управления. Это снижает риск конфликтов с архитектурными, конструктивными и инженерными решениями.

На действующих объектах задача обычно сложнее. Нужно учитывать уже построенные помещения, существующие коммуникации, ограничения по размещению оборудования, отделку, режим работы объекта и возможность проведения монтажных работ без длительной остановки деятельности. В таких случаях особенно важно начинать с обследования и технического анализа.

Какие документы получает заказчик

Итогом работы проектировщиков становится комплект технической документации, содержащий все необходимые сведения для практической реализации проекта. На основании этих материалов выполняются поставка оборудования, монтаж инженерных систем, настройка автоматики, ввод объекта в эксплуатацию и последующее обслуживание. Конкретный состав документации формируется с учетом стадии проектирования, характеристик здания и действующих требований в области пожарной безопасности.

Документ	Что содержит
Пояснительная записка	Описание принятых решений, исходных данных, принципов работы системы.
Планы размещения оборудования	Расположение клапанов, воздуховодов, вентиляторов, шкафов управления и других элементов.
Схемы автоматизации	Логика запуска, сигналы управления, взаимодействие с пожарной сигнализацией и другими системами.
Спецификация оборудования	Перечень оборудования, материалов и основных технических характеристик.
Расчетная часть	Обоснование параметров системы, производительности и выбранных технических решений.

Почему важно обслуживание после монтажа

Даже правильно спроектированная и смонтированная система требует регулярной проверки. Вентиляторы, клапаны, шкафы управления, датчики и цепи автоматики должны быть работоспособны в любой момент. Поэтому после ввода объекта в эксплуатацию важно организовать техническое обслуживание систем противодымной вентиляции.

Также полезно проводить комплексное обслуживание систем противопожарной защиты, особенно если на объекте одновременно работают АПС, СОУЭ, пожаротушение, дымоудаление и другие инженерные системы. Подробнее о регулярных проверках можно прочитать в статье «Что входит в обслуживание АПС».

Когда может потребоваться дополнительное обоснование решений

На сложных, нестандартных или реконструируемых объектах стандартных проектных решений может быть недостаточно. Например, если здание имеет необычную планировку, большую высоту, сложные атриумные пространства, исторические ограничения или нестандартные сценарии эвакуации. В таких случаях могут потребоваться дополнительные расчеты, анализ пожарных рисков или разработка специальных технических условий.

Для таких задач Energolead выполняет нормативно-технические работы, включая разработку и анализ документации, а также помогает подобрать решения, которые можно реализовать на практике. Если проект связан с выбором системы пожаротушения, дополнительно может быть полезна статья «Как выбрать тип пожаротушения для объекта».

Вывод

Эффективность системы дымоудаления определяется не только качеством установленного оборудования, но прежде всего грамотностью проектных решений. Именно на этапе проектирования формируется логика работы всей системы, рассчитываются ее параметры, выбираются технические решения и определяется взаимодействие с другими средствами противопожарной защиты. Ошибки, допущенные на этой стадии, зачастую невозможно полностью компенсировать даже самым качественным монтажом.

Комплексный подход к разработке проекта позволяет учесть особенности конкретного здания, обеспечить соответствие нормативным требованиям и создать систему, которая будет выполнять свои функции в реальной чрезвычайной ситуации. Поэтому проектирование дымоудаления целесообразно доверять специалистам, имеющим опыт разработки комплексных решений в области пожарной безопасности и понимающим особенности эксплуатации различных типов объектов.
