Перегородки перенесли, большой кабинет разделили на несколько помещений, коридор изменил конфигурацию, появились новые двери или часть здания получила другое назначение. Строительные работы закончены, но возникает вопрос: можно ли оставить существующую систему оповещения и управления эвакуацией людей при пожаре или СОУЭ необходимо менять?
Однозначного правила «была перепланировка — нужно полностью заменить СОУЭ» нет. В одних случаях существующая система действительно может продолжить работу практически без изменений. В других достаточно перенести несколько оповещателей и скорректировать проект. Но бывают ситуации, когда планировочные изменения затрагивают сам принцип работы противопожарной защиты и требуется существенная модернизация системы.
Главный вопрос заключается не в самом факте перепланировки, а в том, соответствует ли существующая СОУЭ новой конфигурации здания и обеспечивает ли она после изменений своевременное оповещение людей и управление их эвакуацией.
Перепланировали помещения и не знаете, нужно ли переделывать СОУЭ?
Специалисты компании «ЭнергоЛид» могут обследовать объект, сопоставить существующую систему с новой планировкой, проверить расположение оповещателей, зоны оповещения, алгоритмы автоматики и определить необходимый объем работ.
Оглавление
- Нужно ли обязательно менять СОУЭ после перепланировки
- Почему перепланировка влияет на СОУЭ
- Что необходимо проверить после перепланировки
- Какие изменения особенно важны для СОУЭ
- Когда существующую СОУЭ можно оставить
- Когда достаточно модернизации системы
- Когда может потребоваться существенная переделка СОУЭ
- Что происходит с оповещателями после переноса перегородок
- Как перепланировка влияет на зоны оповещения
- Почему одновременно необходимо проверить АПС
- Нужно ли переделывать проектную документацию
- Что делать собственнику после перепланировки
- Типичные ошибки
- Как помогает «ЭнергоЛид»
- Частые вопросы
Нужно ли обязательно менять СОУЭ после перепланировки
Нет, полная замена СОУЭ требуется далеко не после каждой перепланировки.
Сначала необходимо установить, повлияли ли выполненные работы на условия оповещения и эвакуации людей.
Возможны три основных сценария.
| Ситуация | Что может потребоваться |
|---|---|
| Планировка изменилась незначительно и СОУЭ по-прежнему обеспечивает необходимые помещения | Проверка и документальное подтверждение работоспособности |
| Появились новые помещения или изменилось расположение перегородок | Перенос или установка дополнительных оповещателей, корректировка линий и документации |
| Существенно изменились назначение, эвакуационные пути, зонирование или сценарий работы объекта | Перепроектирование и серьезная модернизация СОУЭ |
Поэтому начинать следует не с закупки нового оборудования, а с обследования существующей системы и анализа новой планировки.
Почему перепланировка влияет на СОУЭ
СОУЭ проектируется не абстрактно для определенной площади здания. Ее конфигурация связана с конкретными помещениями, проходами, эвакуационными выходами и предполагаемым расположением людей.
При первоначальном проектировании учитываются, в частности:
- геометрия помещений;
- пути эвакуации;
- расположение выходов;
- назначение отдельных помещений;
- места возможного нахождения людей;
- уровень фонового шума;
- необходимость речевого, звукового и светового оповещения;
- разделение объекта на зоны;
- алгоритмы запуска системы;
- взаимодействие с автоматической пожарной сигнализацией и другими противопожарными системами.
После перепланировки часть исходных данных может измениться.
Например, один большой офис площадью 100 м² разделили капитальными перегородками на четыре кабинета. Раньше установленный в помещении речевой оповещатель мог обеспечивать необходимую слышимость практически по всей площади. После появления стен звук уже не распространяется так же свободно.
Формально оборудование осталось исправным. Фактически новая часть помещений может оказаться недостаточно охваченной оповещением.
Важно: исправность оборудования и соответствие СОУЭ новой планировке — разные вещи. Оповещатель может быть полностью работоспособен, но находиться уже не в том месте, которое требуется после реконфигурации помещений.

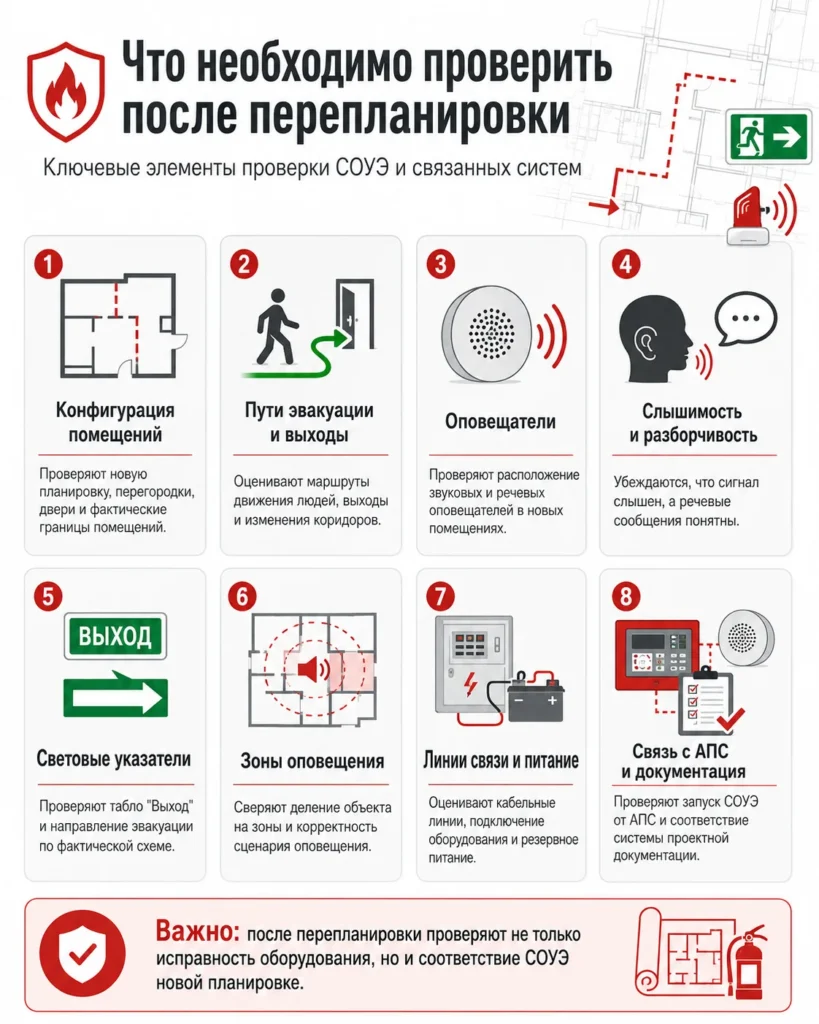

Что необходимо проверить после перепланировки
Проверку лучше проводить комплексно. Просто включить оповещение и убедиться, что громкоговорители воспроизводят сообщение, недостаточно.
Специалист сопоставляет существующую проектную документацию с фактическим состоянием объекта.
Проверяются:
- новая конфигурация помещений;
- расположение эвакуационных выходов;
- пути движения людей;
- размещение звуковых, речевых и световых оповещателей;
- слышимость сигналов;
- разборчивость речевых сообщений;
- расположение световых указателей;
- зоны оповещения;
- линии связи;
- состояние основного и резервного питания;
- сценарии автоматического запуска;
- взаимодействие СОУЭ с АПС;
- соответствие фактически смонтированной системы документации.
Подробнее о функциональных проверках системы можно прочитать в статье Как проводится техническое обслуживание СОУЭ.

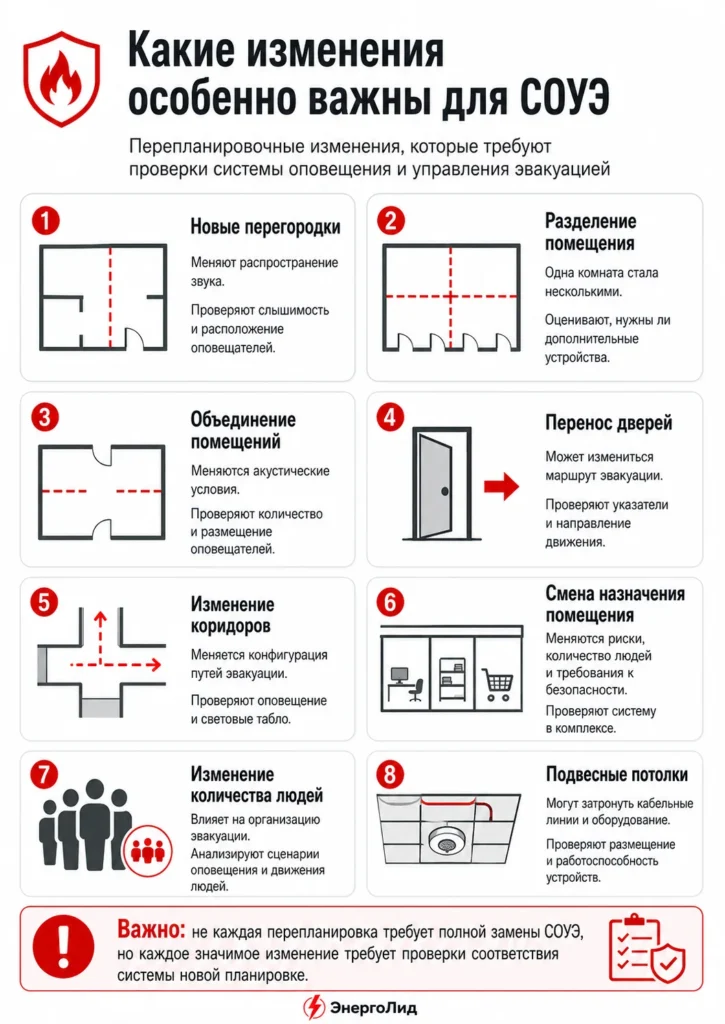

Какие изменения особенно важны для СОУЭ
Не все строительные работы одинаково влияют на систему оповещения.
| Изменение | Почему это важно | Что проверяют |
|---|---|---|
| Установка новых перегородок | Звук распространяется иначе | Слышимость и расположение оповещателей |
| Разделение одного помещения на несколько | Новые комнаты могут оказаться без достаточного оповещения | Необходимость дополнительных устройств |
| Объединение помещений | Меняются акустические характеристики пространства | Количество и расположение оповещателей |
| Перенос дверей | Может измениться маршрут эвакуации | Указатели и направление движения |
| Изменение коридоров | Меняется конфигурация путей эвакуации | Световые указатели и оповещение |
| Изменение назначения помещений | Могут измениться количество людей и требования к безопасности | Система противопожарной защиты в комплексе |
| Изменение количества людей | Меняются условия организации эвакуации | Сценарии оповещения и пути эвакуации |
| Устройство подвесных потолков | Может быть затронуто существующее оборудование и кабельные линии | Размещение, крепление и работоспособность оборудования |
Когда существующую СОУЭ можно оставить
Существующую систему иногда можно сохранить практически без изменений, если перепланировка не повлияла на условия ее работы.
Например:
- не изменились пути эвакуации;
- не появились новые изолированные помещения;
- существующие оповещатели продолжают обеспечивать необходимую зону;
- сохранилось назначение помещений;
- не изменилось существенным образом количество людей;
- не затронуты линии СОУЭ;
- не изменились алгоритмы запуска;
- световые указатели соответствуют фактическому направлению эвакуации.
Однако решение желательно принимать не визуально, а после проверки.
Особенно осторожно следует относиться к ситуации, когда стены перенесли, а подрядчик по ремонту просто демонтировал и затем установил громкоговоритель «примерно на прежнее место».
Такой перенос сам по себе не подтверждает, что система соответствует новой конфигурации объекта.
Когда достаточно модернизации системы
На практике после перепланировки нередко не требуется менять всю СОУЭ. Гораздо чаще выполняется локальная корректировка или модернизация.
Она может включать:
- перенос существующих оповещателей;
- добавление новых громкоговорителей;
- установку дополнительных звуковых устройств;
- перенос или добавление световых табло;
- изменение кабельных линий;
- корректировку зон оповещения;
- перепрограммирование оборудования;
- изменение алгоритмов запуска;
- обновление проектной и исполнительной документации;
- проведение пусконаладочных испытаний после выполнения работ.
Рациональный подход
Задача обследования заключается не в том, чтобы обязательно заменить существующую систему, а в том, чтобы определить минимально необходимый объем технически обоснованных изменений. Если часть оборудования можно безопасно использовать дальше, ее необязательно демонтировать только потому, что на объекте была перепланировка.
Когда может потребоваться существенная переделка СОУЭ
Более серьезная модернизация возможна, если планировка и режим эксплуатации объекта изменились настолько, что существующая система уже не позволяет реализовать необходимые решения.
Например:
- значительно увеличилось количество помещений;
- появились новые обособленные зоны;
- изменилось функциональное назначение части здания;
- существенно выросло количество находящихся на объекте людей;
- полностью изменились пути эвакуации;
- существующего оборудования недостаточно для новой конфигурации;
- оборудование технически устарело и расширение системы затруднено;
- невозможно добавить необходимое количество устройств к существующим линиям;
- необходимо изменить алгоритм управления эвакуацией;
- одновременно реконструируются АПС, дымоудаление и другие системы противопожарной защиты.
В таком случае может оказаться рациональнее не пытаться многократно переделывать старую систему, а разработать новое техническое решение.
Компания «ЭнергоЛид» выполняет проектирование и монтаж противопожарных систем, поэтому оценить возможность сохранения оборудования можно одновременно с разработкой решения по модернизации.
Что происходит с оповещателями после переноса перегородок
Один из наиболее распространенных сценариев перепланировки — изменение количества кабинетов.
Представим офис, где изначально было одно открытое пространство. После ремонта в нем появились:
- кабинет директора;
- переговорная;
- три рабочих кабинета;
- небольшая серверная;
- коридор.
Раньше один или несколько оповещателей работали в открытом пространстве. Теперь между источником звука и людьми появились стены и двери.
В результате может возникнуть ситуация, когда в коридоре сообщение слышно отлично, а в кабинете за закрытой дверью — значительно хуже.
Поэтому после изменения перегородок оценивают не только факт работы громкоговорителей, но и фактическое восприятие сигнала в новых помещениях.
При использовании речевого оповещения особенно важна разборчивость сообщения. Человек должен не просто услышать звук, но и понять передаваемую информацию.
Как перепланировка влияет на зоны оповещения
На крупных объектах СОУЭ может работать не как единая группа одновременно включающихся громкоговорителей. Работа системы связана с предусмотренным проектом алгоритмом и разделением объекта.
После серьезной перепланировки может измениться:
- назначение части этажа;
- распределение людей между помещениями;
- очередность эвакуации;
- направление движения людей;
- границы отдельных участков объекта.
В таком случае недостаточно просто переставить несколько громкоговорителей. Необходимо проверить саму логику управления системой.
Особенно это важно для:
- торговых центров;
- бизнес-центров;
- медицинских объектов;
- гостиниц;
- образовательных учреждений;
- складских комплексов;
- производственных зданий;
- многофункциональных объектов.
Почему одновременно необходимо проверить АПС
СОУЭ работает не изолированно. На большинстве объектов ее запуск связан с автоматической пожарной сигнализацией.
Поэтому изменение планировки может одновременно затрагивать и СОУЭ, и АПС.
Например, одно помещение разделили на три. Возникают сразу два вопроса:
- Обеспечивает ли пожарная сигнализация необходимый контроль новых помещений?
- Получат ли находящиеся в них люди своевременное оповещение?
Именно поэтому после существенной перепланировки проверку этих систем рационально выполнять одновременно.
Подробнее о составе проверки пожарной сигнализации можно прочитать в статье Что входит в обслуживание АПС.
После ремонта система работает. Значит, все в порядке?
Не обязательно. Проверка кнопкой «Пуск» подтверждает лишь часть функций. Она не отвечает на вопрос, соответствует ли расположение оборудования новой планировке и правильно ли работает весь сценарий противопожарной автоматики.
Аудит пожарной безопасности объекта позволяет оценить ситуацию комплексно.
Нужно ли переделывать проектную документацию
Если после перепланировки фактическая конфигурация СОУЭ перестала соответствовать имеющейся документации, документацию необходимо актуализировать в требуемом объеме.
Типичная проблема выглядит следующим образом:
в проекте изображена одна планировка, на объекте существует другая, а оборудование расположено уже по третьей схеме.
Особенно часто такая ситуация встречается в зданиях, которые эксплуатируются много лет и неоднократно перестраивались под новых арендаторов.
В зависимости от характера изменений может потребоваться:
- актуализация планов;
- корректировка расположения оборудования;
- изменение схем кабельных линий;
- пересмотр алгоритмов работы;
- уточнение взаимосвязей СОУЭ с другими системами;
- подготовка обновленной рабочей документации;
- обновление исполнительной документации после монтажа.
Если реконструкция затрагивает не только СОУЭ, но и условия эвакуации, пожарную нагрузку, количество людей или другие исходные параметры объекта, дополнительно может потребоваться анализ ранее выполненных расчетов. Подробнее об этом рассказано в статье Когда требуется перерасчет пожарного риска после реконструкции.
Что делать собственнику после перепланировки
Оптимальная последовательность действий выглядит следующим образом.
Планы до и после перепланировки, существующий проект СОУЭ, исполнительную документацию и сведения об установленном оборудовании.
Сопоставить проектную и фактическую планировку, расположение оборудования и состояние системы.
Проверить новые помещения, эвакуационные пути, акустические условия, зоны оповещения и работу связанных систем.
Решить, достаточно ли переноса оборудования или требуется более серьезная переработка системы.
До выполнения монтажных работ подготовить необходимое техническое решение.
После изменений проверить не отдельные устройства, а полный сценарий работы СОУЭ и взаимодействие с другими системами.

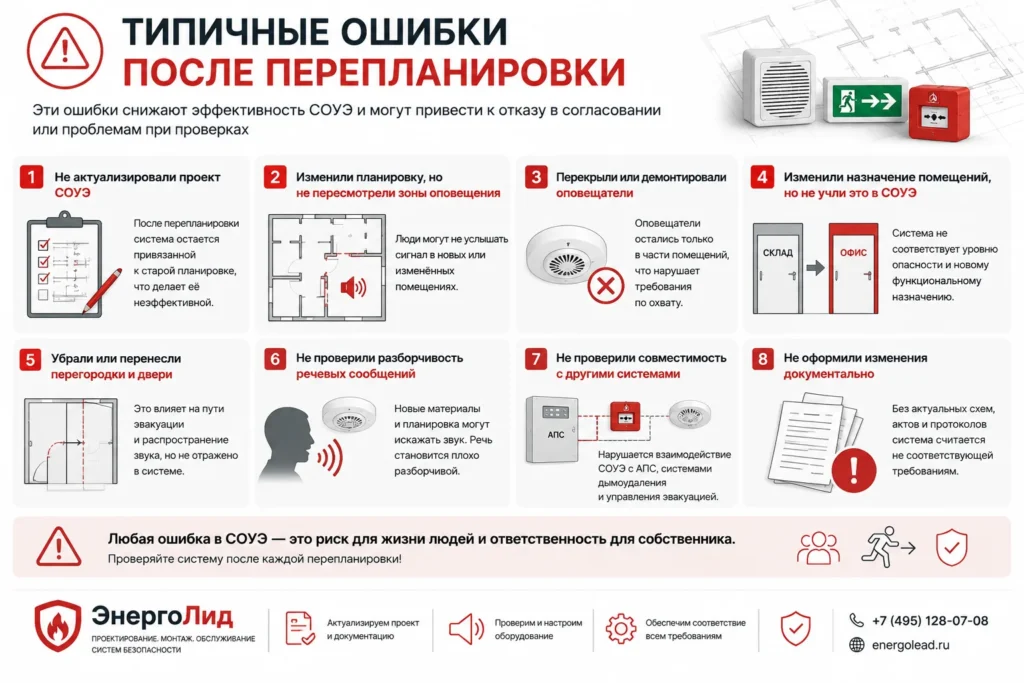

Типичные ошибки после перепланировки
Ошибка 1. Считать СОУЭ частью обычной электрики
При ремонте светильники, розетки и громкоговорители иногда воспринимаются монтажной бригадой как однотипное оборудование. Оповещатели снимают, а затем возвращают туда, где их удобнее установить.
Для противопожарной системы такой подход недопустим: расположение оборудования связано с проектным решением.
Ошибка 2. Оставить один оповещатель после разделения помещения
Если открытое пространство разделили стенами, старого количества устройств может стать недостаточно.
Ошибка 3. Перенести световой указатель вместе с дверью без анализа эвакуации
Указатель должен соответствовать фактической организации движения людей, а не просто находиться рядом с ближайшим дверным проемом.
Ошибка 4. Изменить помещения, но оставить старые наименования зон
После нескольких перепланировок название помещения в системе иногда уже не соответствует реальному объекту. При пожаре это затрудняет понимание ситуации персоналом.
Ошибка 5. Проверить только громкость
Особенно для речевого оповещения важно, чтобы человек мог разобрать сообщение, а не просто услышать громкий звук.
Ошибка 6. Не проверить взаимодействие с АПС
СОУЭ может быть исправна как самостоятельная система, но не запускаться по предусмотренному алгоритму после сигнала пожарной автоматики.
Ошибка 7. Выполнить монтаж без корректировки документации
Через несколько лет обслуживающая организация получает проект, который уже не имеет ничего общего с фактической системой. Диагностика неисправностей и дальнейшая модернизация становятся значительно сложнее.
Не начинайте с замены оборудования — начните с обследования
После перепланировки необходимо сначала определить, какие изменения действительно затронули противопожарные системы. Это помогает избежать двух крайностей: оставить СОУЭ в состоянии, не соответствующем новой планировке, или без необходимости полностью заменить работоспособное оборудование.
Как «ЭнергоЛид» помогает при перепланировке объекта
Ситуации с реконструкцией и перепланировкой особенно удобнее решать комплексно. Причина проста: изменение помещений редко затрагивает только один громкоговоритель.
Необходимо учитывать:
- СОУЭ;
- автоматическую пожарную сигнализацию;
- эвакуационные пути;
- световые указатели;
- противодымную защиту;
- автоматическое пожаротушение, если оно предусмотрено;
- алгоритмы противопожарной автоматики;
- проектную и исполнительную документацию.
Компания «ЭнергоЛид» работает с противопожарными системами на всех основных этапах — от обследования и проектирования до монтажа, пусконаладки и дальнейшего технического обслуживания.
По результатам анализа объекта специалисты могут определить:
- можно ли оставить существующую СОУЭ;
- какое оборудование необходимо перенести;
- где требуются дополнительные оповещатели;
- нужно ли менять зоны и алгоритмы;
- требуется ли корректировка проекта;
- какие другие противопожарные системы затронуты перепланировкой;
- какой объем работ необходим до начала эксплуатации помещений.
Если система после модернизации остается на объекте, компания также выполняет техническое обслуживание систем противопожарной защиты.
Нужно проверить СОУЭ после перепланировки?
«ЭнергоЛид» проведет обследование объекта, изучит существующий проект и новую планировку, определит состояние оборудования и подготовит техническое решение по необходимой модернизации.
При необходимости специалисты выполнят проектирование, монтаж, настройку и комплексное тестирование системы.
Частые вопросы
Нужно ли полностью менять СОУЭ после установки новых перегородок?
Не обязательно. Сначала необходимо проверить, обеспечивают ли существующие оповещатели новые помещения. Иногда достаточно перенести оборудование или установить несколько дополнительных устройств.
Если оповещатели работают, можно ничего не менять?
Сам факт работы оборудования недостаточен. Необходимо убедиться, что после перепланировки обеспечивается оповещение людей во всех необходимых помещениях и сохраняется правильная работа системы в целом.
Нужно ли проверять СОУЭ после разделения одного кабинета на два?
Да, поскольку новая перегородка может изменить распространение звука. В зависимости от конструкции стены, расположения дверей и существующих оповещателей может понадобиться дополнительное оборудование.
Нужно ли менять СОУЭ, если изменилось назначение помещения?
Такое изменение требует отдельного анализа. Новое функциональное назначение может повлиять на количество людей, условия эвакуации и требования к противопожарной защите.
Можно ли сначала закончить перепланировку, а потом решить вопрос с СОУЭ?
Технически это возможно, но такой порядок часто приводит к дополнительным затратам. Лучше анализировать противопожарные системы на стадии планирования работ. Тогда расположение оборудования и кабельных трасс можно учесть до чистовой отделки.
Нужно ли после перепланировки проверять только СОУЭ?
Нет. Перенос стен и изменение помещений может затронуть также пожарную сигнализацию, противодымную вентиляцию, пожаротушение, эвакуационное освещение и другие элементы противопожарной защиты.
Можно ли использовать старые оповещатели?
Если оборудование находится в исправном состоянии, совместимо с системой и подходит для нового проектного решения, его не обязательно заменять только из-за перепланировки. Решение принимается после обследования.
Кто должен определить объем необходимых изменений?
Это должен делать специалист, способный оценить объект комплексно: планировку, проектную документацию, противопожарные системы, оборудование и алгоритмы их взаимодействия.
Вывод
После перепланировки СОУЭ не обязательно менять полностью. Но практически любую существенную перестройку помещений следует рассматривать как повод проверить, соответствует ли система новой конфигурации объекта.
Особое внимание необходимо уделять ситуациям, когда:
- установлены новые перегородки;
- одно помещение разделено на несколько;
- изменились эвакуационные пути;
- перенесены двери и выходы;
- изменилось назначение помещений;
- увеличилось количество людей;
- изменены зоны или алгоритмы противопожарной автоматики.
В простом случае существующая СОУЭ может быть сохранена. При локальных изменениях потребуется перенос или добавление оборудования. При серьезной реконструкции может понадобиться перепроектирование и существенная модернизация системы.
Поэтому наиболее рациональный порядок — сначала обследовать объект и определить последствия перепланировки, затем корректировать документацию и только после этого выполнять необходимые монтажные работы.
Компания «ЭнергоЛид» может выполнить весь комплекс таких работ: обследование, анализ проектных решений, проектирование, модернизацию, монтаж и последующее обслуживание систем противопожарной защиты.
