Огнезащитная обработка металлических конструкций

Огнезащитная обработка металлических конструкций

Металл не горит, но это не означает, что металлическое здание остается безопасным во время пожара. Под действием высокой температуры стальные балки, колонны, фермы и связи быстро теряют несущую способность. Конструкция может выглядеть целой, но уже не выдерживать расчетную нагрузку.

Огнезащитная обработка металлических конструкций позволяет замедлить нагрев стали и увеличить время, в течение которого каркас сохраняет устойчивость. Эти дополнительные минуты необходимы для эвакуации людей, работы пожарных подразделений и локализации возгорания.

Компания «ЭнергоЛид» выполняет работы в сфере комплексной пожарной безопасности, включая обследование объектов, проектирование противопожарных решений, монтаж и контроль состояния огнезащиты. После нанесения покрытия может потребоваться отдельная проверка огнезащитной обработки металлических конструкций.

Почему металлическим конструкциям нужна огнезащита

В обычных условиях стальные элементы способны воспринимать значительные нагрузки. Однако при пожаре температура в помещении быстро повышается, а вместе с ней нагревается и металл. По мере нагрева сталь теряет жесткость и прочность, увеличиваются деформации, появляются прогибы и риск потери устойчивости.

Особенно опасна ситуация для несущего каркаса. Повреждение одной колонны, балки или фермы может вызвать перераспределение нагрузок и запустить цепное разрушение соседних элементов.

Огнезащитное покрытие создает на поверхности металла теплоизолирующий слой. Оно замедляет передачу тепла к стали и помогает конструкции дольше сохранять расчетные характеристики.

Без огнезащиты	С огнезащитным покрытием
Металл интенсивно нагревается	Рост температуры стали замедляется
Быстрее снижается несущая способность	Несущая способность сохраняется дольше
Возрастает риск деформации и обрушения	Увеличивается время до критической деформации
Меньше времени для эвакуации и тушения	Создается необходимый временной резерв

При этом огнезащита должна рассматриваться не отдельно, а как часть общей системы безопасности объекта. Она работает совместно с пожарной сигнализацией, системой оповещения, дымоудалением и автоматическим пожаротушением. Подробнее о комплексной реализации таких решений можно узнать на странице монтажа и разработки противопожарных систем.

Какие металлические конструкции подлежат обработке

Необходимость огнезащиты определяется проектом, степенью огнестойкости здания, назначением объекта, характеристиками конструкций и требуемым временем сохранения их несущей способности.

На практике огнезащитой покрывают:

• несущие металлические колонны;
• балки и ригели перекрытий;
• стропильные и подстропильные фермы;
• элементы металлических рам;
• связи, распорки и опорные узлы;
• косоуры и несущие элементы лестниц;
• металлические элементы покрытий;
• опоры технологического оборудования;
• конструкции антресолей, площадок и эстакад;
• элементы каркасов складских и производственных зданий.

Что означает предел огнестойкости

Предел огнестойкости показывает, в течение какого времени строительная конструкция способна выполнять требуемую функцию при воздействии стандартного температурного режима пожара.

Для несущих металлических конструкций ключевым является признак потери несущей способности. В проектной документации требование может обозначаться, например, как R 45, R 60, R 90 или R 120.

Обозначение	Что означает	Практический смысл
R 45	Сохранение несущей способности не менее 45 минут	Состав и его толщина подбираются для обеспечения установленного времени
R 60	Не менее 60 минут	Может потребоваться более толстое или эффективное покрытие
R 90	Не менее 90 минут	Требования к системе огнезащиты становятся выше
R 120	Не менее 120 минут	Могут применяться конструктивные решения или толстослойные покрытия

Нельзя выбрать толщину материала только по требуемому числу минут. Необходимо учитывать приведенную толщину металла, критическую температуру стали, форму профиля, условия эксплуатации и характеристики конкретного огнезащитного состава.

Основные способы огнезащиты металла

Огнезащиту металлических конструкций выполняют несколькими способами. Каждый из них имеет свои ограничения по толщине, массе, внешнему виду, условиям нанесения и последующей эксплуатации.

Тонкослойные вспучивающиеся составы

При нагреве такое покрытие увеличивается в объеме и образует пористый теплоизолирующий слой. Он защищает поверхность стали от быстрого повышения температуры.

Вспучивающиеся краски часто применяют на объектах, где важно сохранить геометрию и внешний вид металлического каркаса:

• торговых и деловых центрах;
• спортивных сооружениях;
• общественных зданиях;
• объектах с открытыми металлоконструкциями;
• помещениях со сложной архитектурой.

Преимуществом метода является сравнительно небольшая толщина покрытия. Однако к качеству подготовки поверхности и соблюдению технологии нанесения предъявляются высокие требования.

Штукатурные огнезащитные составы

Это более толстый теплоизолирующий слой, который наносится механизированным или ручным способом. Такие составы часто выбирают для промышленных, складских и технических помещений, где декоративность не является главным требованием.

Штукатурная огнезащита способна обеспечивать значительный предел огнестойкости, но увеличивает нагрузку на конструкцию и требует надежного сцепления с основанием.

Плитные и конструктивные системы

Металлический элемент закрывают огнезащитными плитами, листовыми материалами или специальной облицовкой. Внутри короба может формироваться воздушная прослойка, дополнительно снижающая скорость нагрева.

Метод применяется, когда требуется:

• получить высокий предел огнестойкости;
• снизить зависимость результата от условий нанесения;
• защитить конструкцию в сложной эксплуатационной среде;
• скрыть металл внутри декоративной или технической оболочки.

Обетонирование или облицовка негорючими материалами

В отдельных проектах металлические элементы защищают бетоном, кирпичной кладкой или другими массивными негорючими материалами. Такое решение отличается долговечностью, но увеличивает вес и размеры конструкции.

Способ	Преимущества	Ограничения
Вспучивающаяся краска	Небольшая толщина, аккуратный внешний вид, возможность окрашивания	Требовательность к подготовке поверхности и климатическим условиям
Штукатурный состав	Возможность создания толстого теплоизолирующего слоя	Большая масса, менее декоративная поверхность
Плитная система	Предсказуемая толщина и высокий уровень защиты	Увеличение габаритов, сложность обработки узлов
Обетонирование	Механическая прочность и долговечность	Значительная нагрузка и трудоемкость работ

Как выбирают огнезащитный состав

Выбор огнезащиты начинается не с цены материала и не с предпочтения подрядчика. Сначала анализируются проектные требования и фактические условия объекта.

Специалист учитывает:

• требуемый предел огнестойкости конструкции;
• тип металлического профиля;
• приведенную толщину металла;
• расположение конструкции внутри или снаружи здания;
• температуру и влажность в помещении;
• возможность воздействия воды, конденсата или химических веществ;
• наличие динамических и вибрационных нагрузок;
• требования к внешнему виду;
• совместимость грунта, огнезащиты и финишного покрытия;
• возможность дальнейшего осмотра и ремонта.

От чего зависит толщина огнезащитного покрытия

Толщина покрытия рассчитывается для каждого типа конструкций. Универсального значения, подходящего для всех балок и колонн, не существует.

Один из важных параметров — приведенная толщина металла. Она связана с отношением площади поперечного сечения металлического элемента к обогреваемому периметру. Чем быстрее конкретный профиль способен нагреваться, тем более эффективная защита ему требуется.

На расчетную толщину также влияют:

• требуемое время огнестойкости;
• критическая температура металла;
• характер нагрева конструкции;
• количество сторон, с которых элемент может подвергаться воздействию огня;
• результаты испытаний выбранного материала;
• схема нанесения защитных и финишных слоев.

В проекте огнезащиты желательно разделять конструкции на группы. Например, колонны одного сечения могут иметь одну расчетную толщину, балки другого профиля — другую, а фермы и связи — третью.

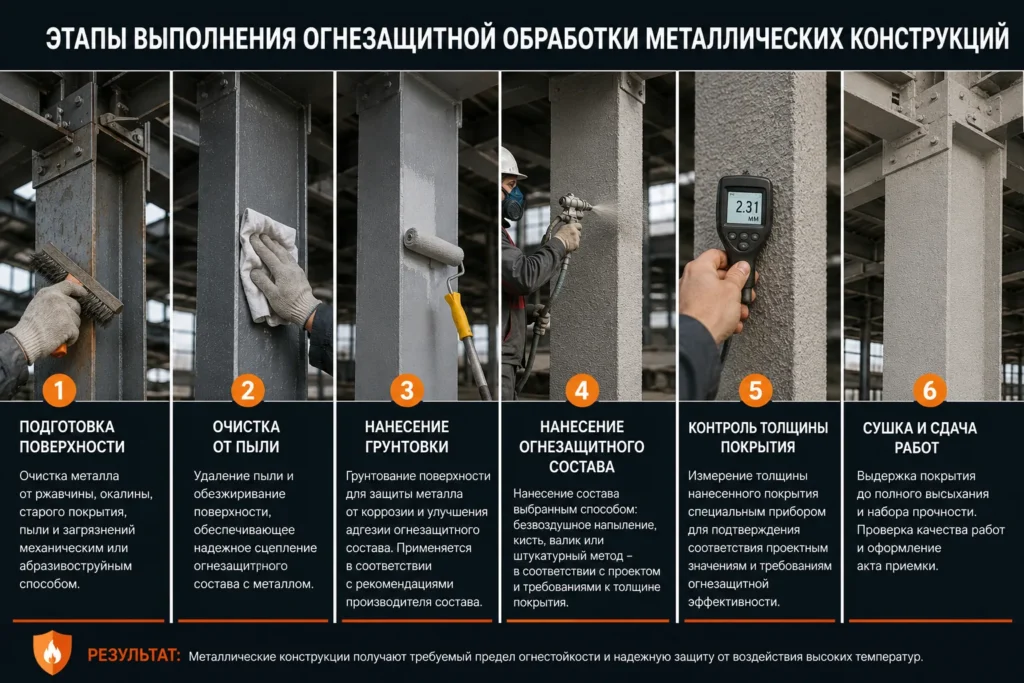

Этапы выполнения огнезащитной обработки

1. Обследование объекта

Перед началом работ уточняют состав и состояние металлических конструкций, площадь обработки, доступность элементов, условия внутри здания и наличие существующих покрытий.

Если фактическое состояние объекта отличается от проектной документации, может потребоваться дополнительный анализ. Для комплексной оценки можно заказать аудит пожарной безопасности.

2. Анализ проектных требований

Определяются требуемые пределы огнестойкости, группы конструкций, расчетная толщина покрытия и выбранная система материалов. Проверяется соответствие решения действующей документации на огнезащитный состав.

3. Подготовка металлической поверхности

С поверхности удаляют загрязнения, отслаивающуюся краску, продукты коррозии, пыль, масло и другие вещества, ухудшающие адгезию. Степень подготовки зависит от состояния металла и требований производителя системы.

После очистки металл должен быть защищен совместимым антикоррозионным грунтом, если его применение предусмотрено технологией.

4. Нанесение грунтовочного слоя

Грунт выполняет антикоррозионную функцию и обеспечивает сцепление последующих слоев с металлом. Важно соблюдать установленную толщину и время межслойной сушки.

5. Нанесение огнезащитного состава

Материал наносят механизированным или ручным способом. Толстый слой нельзя всегда сформировать за один проход: покрытие создается последовательно, с промежуточной сушкой и контролем толщины.

6. Нанесение финишного покрытия

Защитно-декоративный слой требуется не для каждой системы. Его необходимость определяется условиями эксплуатации и технической документацией производителя.

Финишное покрытие может защищать огнезащитный слой от:

• влаги;
• загрязнения;
• механических повреждений;
• воздействия внешней среды;
• преждевременного старения.

7. Контроль и оформление документации

После завершения работ проверяют визуальное состояние покрытия, его сплошность и фактическую толщину. Результаты фиксируются в исполнительной документации.

Как проверяют качество обработки

Качество огнезащиты нельзя оценивать только по внешнему виду. Ровная окрашенная поверхность еще не подтверждает, что система обеспечивает установленный предел огнестойкости.

Во время контроля проверяют:

• соответствие примененного материала проекту;
• наличие документов на огнезащитный состав;
• качество подготовки основания;
• совместимость грунтовочного и огнезащитного слоев;
• равномерность покрытия;
• отсутствие пропусков, трещин, пузырей и отслоений;
• толщину сухого покрытия;
• обработку соединений, узлов и труднодоступных участков;
• соблюдение условий нанесения и сушки;
• соответствие фактической площади выполненным объемам.

Особое внимание уделяют местам соединения балок и колонн, сварным швам, опорным участкам, ребрам жесткости и зонам, где нанесение материала затруднено.

Для независимого контроля компания «ЭнергоЛид» оказывает услугу проверки огнезащитной обработки металлических конструкций. В рамках проверки оцениваются состояние покрытия, его толщина, целостность и соответствие нормативным требованиям.

Что проверяется	Что может быть выявлено
Толщина покрытия	Недостаточный слой на отдельных элементах или участках
Сплошность	Пропуски, непрокрасы, повреждения в узлах
Адгезия и состояние слоя	Отслоение, растрескивание, вздутие
Исполнительная документация	Расхождения между документами и фактическими работами
Марка материала	Применение состава, не предусмотренного проектом

Какие документы получает заказчик

Комплект документов зависит от вида работ, объекта и условий договора. Обычно в него включаются:

• проект или раздел по огнезащите металлических конструкций;
• ведомость защищаемых элементов;
• расчет требуемой толщины покрытия;
• сертификаты и техническая документация на материалы;
• документы, подтверждающие качество примененной продукции;
• журнал производства работ;
• акты освидетельствования скрытых работ;
• акты приемки выполненной огнезащитной обработки;
• протоколы или ведомости измерения толщины;
• исполнительные схемы;
• фотоматериалы, если они предусмотрены договором;
• заключение или акт по результатам проверки.

При спорных ситуациях, реконструкции, подготовке к вводу в эксплуатацию или необходимости подтвердить соответствие объекта может потребоваться экспертиза пожарной безопасности.

Типичные ошибки при огнезащите металлических конструкций

Ошибка	Почему возникает	Возможное последствие
Нанесение без расчета	Толщину выбирают по среднему расходу или опыту предыдущего объекта	Покрытие не обеспечивает требуемую огнестойкость
Плохая очистка металла	Работы начинают по ржавчине, пыли или старой непрочной краске	Отслоение всей системы вместе с грунтом
Несовместимый грунт	Не проверяется совместимость материалов	Пузыри, трещины, снижение адгезии
Слишком толстый слой за один проход	Попытка ускорить выполнение работ	Неравномерное высыхание, растрескивание и сползание состава
Работы при неподходящей температуре	Не учитываются требования технической документации	Нарушение формирования и отверждения покрытия
Пропуски в узлах	Сложный доступ к соединениям и опорам	Локальный ускоренный нагрев металла
Отсутствие контроля толщины	Проверка выполняется только визуально	Невозможно подтвердить соответствие проекту

Когда покрытие нужно восстанавливать

Огнезащитный слой не следует считать вечным. Его состояние может ухудшаться из-за механических повреждений, протечек, конденсата, коррозии металла, вибрации, ремонтных работ или изменения условий эксплуатации.

Внеплановый осмотр необходим, если:

• на покрытии появились трещины или отслоения;
• виден оголенный металл;
• произошла протечка кровли или инженерных коммуникаций;
• конструкция подвергалась ударам или сварочным работам;
• проводилась реконструкция помещения;
• на металле обнаружена коррозия;
• часть покрытия была удалена при монтаже оборудования;
• отсутствует достоверная исполнительная документация;
• истек установленный срок эксплуатации системы.

Локальное восстановление должно выполняться с учетом первоначальной системы материалов. Нельзя просто закрасить поврежденный участок неизвестным составом: необходимо проверить совместимость нового и существующего покрытия.

Если во время реконструкции изменились конструктивные решения, пожарные отсеки или характеристики объекта, дополнительно полезно ознакомиться со статьей «Когда требуется перерасчет пожарного риска после реконструкции».

От чего зависит стоимость огнезащитных работ

Стоимость рассчитывается индивидуально. Цена за квадратный метр без анализа исходных данных может быть только предварительной, поскольку одинаковая площадь не означает одинаковую трудоемкость.

На итоговую стоимость влияют:

• общая площадь металлических конструкций;
• требуемый предел огнестойкости;
• тип и расход огнезащитного материала;
• состояние существующего покрытия;
• необходимость удаления ржавчины и старой краски;
• высота расположения конструкций;
• необходимость лесов, подъемников или промышленного альпинизма;
• сложность профилей и количество узлов;
• условия работы на действующем предприятии;
• необходимость защитного финишного слоя;
• объем исполнительной документации;
• требования к срокам выполнения работ.

Когда огнезащита связана с СТУ и расчетом пожарного риска

На стандартном объекте решения по огнезащите принимаются на основании действующих нормативных требований и проектной документации. Но для нестандартных, высотных, реконструируемых или технически сложных зданий могут потребоваться дополнительные обоснования.

Это возможно, когда:

• проект предусматривает отступления от стандартных требований;
• используются нестандартные конструктивные решения;
• невозможно обеспечить требуемый предел огнестойкости обычным способом;
• меняются характеристики существующего здания;
• необходимо обосновать комплекс компенсирующих мероприятий.

В таких случаях полезно изучить статьи:

• когда требуется разработка специальных технических условий;
• основные причины отказов при согласовании СТУ;
• СТУ для высотных зданий.

Частые вопросы

Металл действительно может обрушиться, хотя он не горит?
Да. Главная опасность связана не с горением стали, а с потерей прочности и жесткости при интенсивном нагреве. В результате балки прогибаются, колонны теряют устойчивость, а соединения перестают воспринимать расчетные нагрузки.

Можно ли обработать все конструкции одним слоем одинаковой толщины?
Как правило, нет. Разные профили нагреваются с разной скоростью. Толщина огнезащиты должна определяться с учетом типа элемента, приведенной толщины металла и требуемого предела огнестойкости.

Нужно ли удалять старую краску?
Решение принимается после обследования. Если существующее покрытие непрочное, отслаивается, поражено коррозией или несовместимо с новой системой, его необходимо удалить.

Можно ли наносить огнезащитную краску прямо на ржавчину?
Нет. Коррозия и непрочные загрязнения снижают адгезию. Без подготовки основания покрытие может отслоиться и перестать выполнять защитную функцию.

Обязательно ли наносить финишную эмаль?
Не всегда. Необходимость финишного слоя зависит от выбранной системы, влажности, расположения конструкций и требований производителя материала.

Как понять, что нанесенной толщины достаточно?
Толщину сухого покрытия измеряют прибором и сопоставляют с проектными значениями. Визуальная оценка для подтверждения соответствия недостаточна.

Можно ли выполнять огнезащиту зимой?
Можно только при обеспечении условий, предусмотренных технологией конкретного материала. Температура металла, воздуха и влажность должны находиться в допустимых пределах.

Что делать, если документы на старую огнезащиту потеряны?
Необходимо обследовать конструкции, определить состояние и по возможности тип покрытия, проверить толщину и сопоставить результат с требованиями проекта. Иногда требуется разработка нового решения и частичное или полное восстановление системы.

Кто отвечает за состояние огнезащиты после сдачи объекта?
За организацию эксплуатации и своевременный контроль отвечает собственник или лицо, ответственное за пожарную безопасность объекта. Состояние покрытия необходимо контролировать в течение всего срока эксплуатации.

Заключение

Огнезащитная обработка металлических конструкций — это инженерная система, результат которой зависит от правильного расчета, выбора совместимых материалов, подготовки поверхности и контроля каждого слоя. Формальное окрашивание металла без учета характеристик профиля и требуемой огнестойкости не обеспечивает прогнозируемой защиты.

Качественно выполненная огнезащита замедляет нагрев стали, помогает сохранить устойчивость несущего каркаса и увеличивает время, доступное для эвакуации людей и тушения пожара.

Перед началом работ необходимо определить требуемые пределы огнестойкости, проверить проектную документацию, рассчитать толщину покрытия и оценить условия эксплуатации объекта. После нанесения материала важно провести инструментальный контроль и оформить полный комплект исполнительной документации.
