Высотное здание нельзя рассматривать как обычный многоэтажный объект, к которому просто добавили несколько этажей. С увеличением высоты меняются условия эвакуации, работа пожарных подразделений, распространение дыма, требования к надежности инженерных систем и устойчивости несущих конструкций.
Для жилых зданий высотой более 75 метров и общественных зданий высотой более 50 метров действуют специальные нормативные требования. Однако даже они не всегда охватывают все архитектурные, конструктивные и инженерные решения конкретного проекта. В таких ситуациях может потребоваться разработка специальных технических условий по пожарной безопасности.
СТУ устанавливают индивидуальные требования к конкретному объекту. Документ позволяет обосновать нестандартные решения, определить компенсирующие мероприятия и связать архитектуру, конструкции и противопожарные системы в единую концепцию безопасности.
Что такое СТУ для высотного здания
Специальные технические условия — это индивидуальный нормативный документ, разработанный для конкретного объекта капитального строительства. В нем устанавливаются дополнительные требования пожарной безопасности, которых нет в действующих нормативных документах или которые необходимы для обоснования принятых отступлений.
СТУ не заменяют проектную документацию и не являются перечнем пожеланий проектировщика. Они определяют обязательные условия, которые затем должны быть реализованы в архитектурных, конструктивных и инженерных разделах проекта.
| Документ | Что содержит | Как связан с проектом |
|---|---|---|
| СТУ | Индивидуальные требования и компенсирующие мероприятия | Устанавливают правила проектирования конкретного объекта |
| Проектная документация | Архитектурные, конструктивные и инженерные решения | Должна полностью учитывать положения согласованных СТУ |
| Расчет пожарного риска | Оценку безопасности людей при выбранных сценариях пожара | Может подтверждать достаточность решений, предусмотренных СТУ |
| Раздел МПБ | Комплекс мероприятий по обеспечению пожарной безопасности | Показывает практическую реализацию нормативных требований и СТУ |
Главный смысл СТУ заключается не в том, чтобы разрешить любое отступление, а в том, чтобы установить равноценный или более высокий уровень безопасности за счет других технических решений.

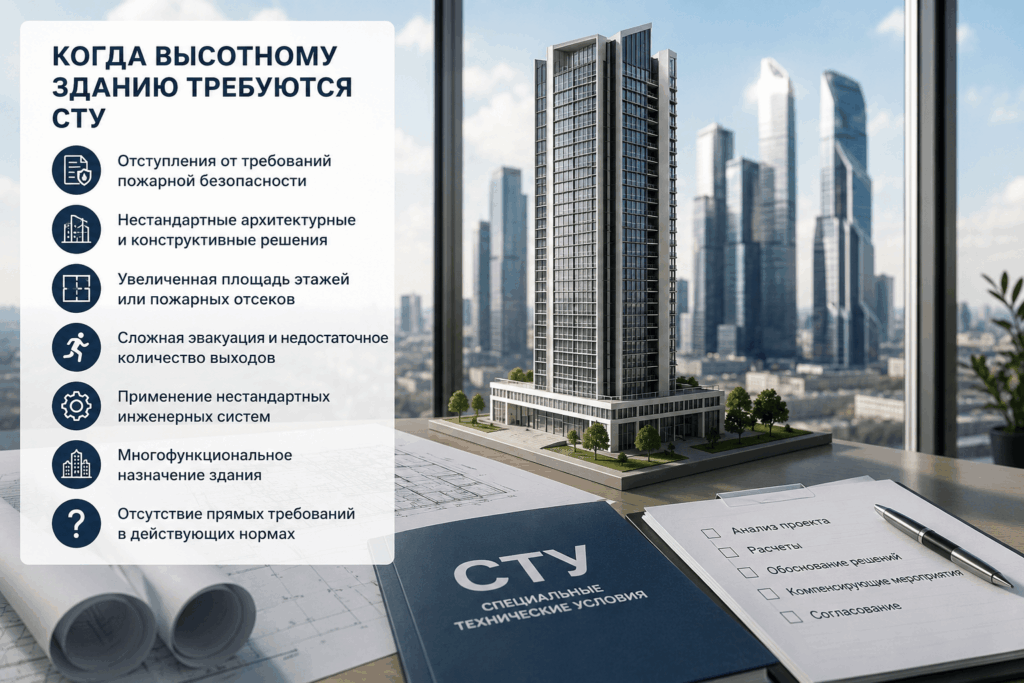

Когда высотному зданию требуются СТУ
Высота объекта сама по себе не всегда является единственным основанием для разработки СТУ. Сначала необходимо проверить, можно ли реализовать проект в полном соответствии с действующими сводами правил.
Необходимость СТУ обычно возникает, когда нормативные документы не содержат требований для принятого решения либо архитектурная концепция предусматривает отступление от установленных параметров.
| Ситуация | Почему могут потребоваться СТУ | Что необходимо обосновать |
|---|---|---|
| Высота или параметры объекта выходят за область применения действующих норм | Типовые требования не охватывают характеристики здания | Принципы противопожарной защиты всего объекта |
| Многофункциональная высотная башня | В одном объеме размещаются помещения разных классов функциональной пожарной опасности | Разделение функций, пожарные отсеки и самостоятельность систем защиты |
| Увеличенная площадь этажа или пожарного отсека | Принятая площадь превышает нормативные ограничения | Ограничение распространения пожара и эффективность автоматического пожаротушения |
| Недостаточное количество эвакуационных выходов | Архитектурное решение не соответствует типовой схеме эвакуации | Безопасность маршрутов, поэтапную эвакуацию и допустимый пожарный риск |
| Нестандартные лестничные клетки | Невозможно применить нормативную конфигурацию | Защиту лестничных клеток от дыма и возможность безопасного выхода людей |
| Атриум, многосветное пространство или открытые этажи | Возрастает вероятность распространения дыма между уровнями | Дымоудаление, противодымные завесы и ограничение распространения пожара |
| Высотная часть расположена над крупным стилобатом | Сложно разделить торговую, парковочную, общественную и жилую функции | Самостоятельность пожарных отсеков и инженерных систем |
| Подземная автостоянка большой площади | Стандартные решения не соответствуют конфигурации или вместимости | Эвакуацию, дымоудаление и условия работы пожарных подразделений |
| Нестандартный фасад | Навесная система, светопрозрачные элементы или озеленение могут влиять на распространение огня | Пожарную безопасность фасадной системы и межэтажных узлов |
| Применение эвакуационных лифтов | Лифты включаются в общую стратегию эвакуации | Режимы работы, надежность электроснабжения и защищенность лифтовых холлов |
Подробнее об общих основаниях можно прочитать в статье «Когда требуется разработка специальных технических условий».
Когда высотное здание можно спроектировать без СТУ
Распространенная ошибка — считать, что для любой высотной башни обязательно нужно разрабатывать отдельные специальные технические условия. На практике сначала проводится нормативный анализ проекта.
Если назначение, высота, площадь пожарных отсеков, эвакуационные пути, конструктивные решения и системы противопожарной защиты полностью соответствуют действующим требованиям, отдельные СТУ могут не понадобиться.
Важно: окончательный вывод нельзя делать только по количеству этажей. Значение имеют высота здания, функциональное назначение, устройство стилобата, подземной части, пожарных отсеков, эвакуационных путей и инженерных систем.
Поэтому до начала разработки документа целесообразно выполнить аудит концепции и составить перечень нормативных требований. Такой анализ помогает определить:
- какие проектные решения полностью соответствуют нормам;
- для каких решений отсутствуют прямые требования;
- где возникли отступления;
- можно ли устранить отклонение корректировкой проекта;
- какие положения необходимо вынести в СТУ;
- потребуется ли расчет пожарного риска.
Почему высота здания усложняет обеспечение пожарной безопасности
В обычном здании люди могут относительно быстро выйти наружу, а пожарные подразделения получают доступ к большинству этажей с применением наружной техники. В высотном объекте стратегия становится другой.
Эвакуация занимает больше времени, наружная техника имеет ограниченные возможности, а инженерные системы должны сохранять работоспособность в течение продолжительного периода. Одновременно необходимо учитывать ветровые перепады давления, вертикальное распространение дыма и сложность подачи огнетушащих веществ на верхние этажи.
Основные особенности высотного объекта
- Большая продолжительность эвакуации
- Люди проходят значительные расстояния по лестничным клеткам, а одновременный выход большого количества посетителей может привести к образованию плотных потоков.
- Вертикальное распространение дыма
- Лестничные клетки, лифтовые шахты, коммуникационные каналы и фасадные зазоры могут стать путями быстрого перемещения дыма между этажами.
- Зависимость от инженерных систем
- Без противодымной вентиляции, автоматического пожаротушения, пожарной сигнализации, связи и надежного электроснабжения расчетная стратегия безопасности может перестать работать.
- Сложность работы пожарных подразделений
- Необходимо обеспечить пожарные лифты, пункты управления, безопасные зоны, внутренний противопожарный водопровод и доступ к каждому пожарному отсеку.
- Повышенные требования к конструкциям
- Несущая система должна сохранять устойчивость при пожаре и не допускать прогрессирующего обрушения.
Какие решения обычно закрепляют в СТУ
Содержание документа зависит от конкретных отступлений. Для двух внешне похожих высотных зданий могут потребоваться совершенно разные наборы требований.
1. Деление здания на пожарные отсеки
Высотный объем разделяют по вертикали и горизонтали, чтобы пожар не распространялся сразу на всю башню. В СТУ могут быть определены:
- границы пожарных отсеков;
- требования к перекрытиям и противопожарным стенам;
- устройство технических или противопожарных этажей;
- самостоятельность инженерных систем разных отсеков;
- защита проходок инженерных коммуникаций;
- отделение стилобата, парковки и высотной части.
2. Стратегия эвакуации
Для высотного здания не всегда применяется одновременная эвакуация всех этажей. В зависимости от назначения и расчетной численности людей может предусматриваться поэтапный сценарий.
В документе устанавливают очередность оповещения, порядок выхода людей, использование безопасных зон, условия работы лифтов и управление дверями на путях эвакуации.
3. Безопасные зоны
Безопасные зоны особенно важны для людей с ограниченной мобильностью и посетителей, которые не могут самостоятельно быстро спуститься по лестнице.
СТУ могут определять:
- места размещения безопасных зон;
- их вместимость;
- пределы огнестойкости ограждающих конструкций;
- подпор воздуха;
- связь с диспетчерским пунктом;
- доступ к пожарному или эвакуационному лифту.
4. Противодымная защита
Для высотных объектов противодымная вентиляция становится одной из ключевых систем. Она должна учитывать перепады давления, высоту шахт, взаимодействие вытяжки и компенсационной подачи воздуха.
В СТУ могут закрепляться специальные алгоритмы дымоудаления из коридоров, атриумов, подземных этажей и помещений большой площади. Подробно принципы разработки таких систем рассмотрены в материале «Проектирование систем дымоудаления».
5. Автоматическое пожаротушение
Автоматическая установка пожаротушения должна не только соответствовать назначению помещений, но и учитывать давление, зонирование здания и устойчивость водоснабжения.
Для отдельных зон высотного комплекса могут применяться разные виды тушения. Например, водяные системы — в жилых, офисных и торговых помещениях, газовые — в серверных и помещениях с чувствительным оборудованием.
6. Пожарные и эвакуационные лифты
В высотном здании лифт может быть частью общей противопожарной концепции. При этом требуется обеспечить его работу при пожаре, защиту шахты и холла, резервное питание и управление из пожарного поста.
7. Надежность электроснабжения и автоматики
СТУ могут устанавливать требования к резервированию линий, независимым источникам питания, огнестойкости кабельных трасс и алгоритмам взаимодействия систем.
| Система | Задача | Что особенно важно для высотного здания |
|---|---|---|
| АПС | Раннее обнаружение пожара | Адресность, деление на зоны и точное определение места срабатывания |
| СОУЭ | Управление эвакуацией | Поэтапное оповещение и разные сообщения для отдельных этажей |
| Противодымная вентиляция | Защита путей эвакуации от дыма | Зонирование по высоте и устойчивость режимов при перепадах давления |
| Автоматическое пожаротушение | Локализация пожара на ранней стадии | Несколько зон давления и надежность водоснабжения |
| Внутренний противопожарный водопровод | Подача воды пожарным подразделениям | Поддержание требуемого расхода и давления на верхних этажах |
| Пожарные лифты | Доставка пожарных подразделений | Защищенные холлы, резервное питание и специальный режим управления |
| Диспетчеризация | Контроль противопожарных систем | Единый центр управления и отображение состояния оборудования |
Какие расчеты могут потребоваться для СТУ
Не каждое требование можно подтвердить текстовым описанием. Для сложного высотного объекта часто необходим комплекс расчетных обоснований.
| Расчет или исследование | Что оценивается | Как используется результат |
|---|---|---|
| Расчет пожарного риска | Вероятность воздействия опасных факторов пожара на людей | Подтверждает достаточность эвакуационных и компенсирующих мероприятий |
| Моделирование эвакуации | Время движения людей, плотность потоков и образование скоплений | Помогает выбрать очередность эвакуации и параметры выходов |
| Моделирование распространения дыма | Температура, видимость и концентрация опасных продуктов горения | Обосновывает параметры противодымной вентиляции |
| Расчет огнестойкости | Поведение несущих конструкций при пожарном воздействии | Подтверждает устойчивость здания в течение требуемого времени |
| Гидравлический расчет | Расходы и давление в системах пожаротушения и ВПВ | Определяет насосное оборудование и зонирование сети |
| Расчет сил и средств | Возможности пожарных подразделений при заданном сценарии | Используется при разработке мероприятий для тушения и спасения людей |
При наличии отступлений от требований к эвакуации или противопожарной защите может потребоваться расчет индивидуального пожарного риска.
При этом расчет не должен выполняться отдельно от СТУ. Исходные данные, сценарии пожара и компенсирующие мероприятия должны соответствовать архитектурным и инженерным решениям проекта.

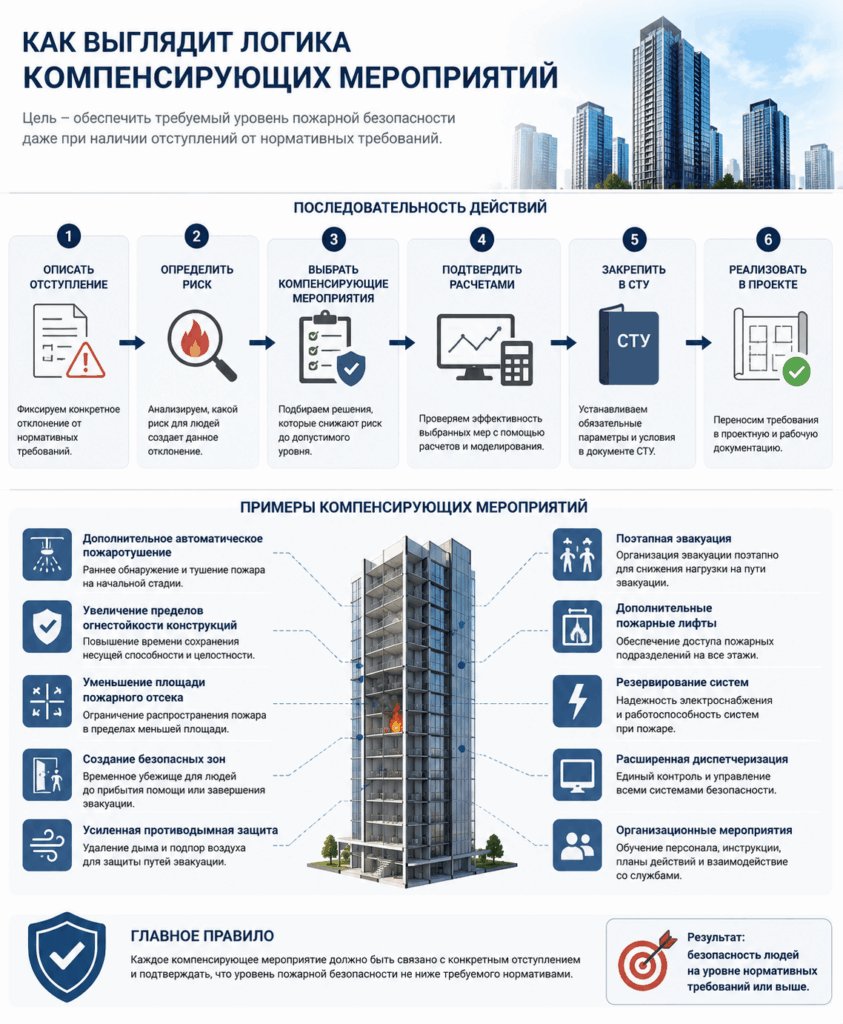

Как выглядит логика компенсирующих мероприятий
Предположим, в проекте невозможно выполнить одно из нормативных требований к эвакуационным путям. Само описание архитектурного ограничения не доказывает безопасность здания.
Разработчику необходимо сформировать систему взаимосвязанных решений:
- точно описать отступление;
- определить, какой риск оно создает;
- выбрать компенсирующие мероприятия;
- проверить их расчетами;
- закрепить обязательные параметры в СТУ;
- перенести требования в проектную и рабочую документацию.
В качестве компенсации могут применяться:
- дополнительное автоматическое пожаротушение;
- увеличение пределов огнестойкости конструкций;
- уменьшение площади пожарного отсека;
- создание безопасных зон;
- усиленная противодымная защита;
- поэтапная эвакуация;
- дополнительные пожарные лифты;
- резервирование противопожарных систем;
- расширенная система диспетчеризации;
- специальные организационные мероприятия.
Компенсация должна быть связана с конкретным отклонением. Нельзя произвольно добавить несколько систем и считать, что они автоматически перекрывают любой недостаток проекта.
Какие документы нужны для разработки СТУ
Чем подробнее исходные материалы, тем точнее можно определить отступления и подобрать реализуемые мероприятия. На ранней стадии часть документов может находиться в разработке, однако базовая концепция здания уже должна быть сформирована.
| Документ | Для чего нужен |
|---|---|
| Техническое задание | Фиксирует назначение объекта и задачу разработки СТУ |
| Градостроительный план земельного участка | Помогает оценить размещение здания и подъезды пожарной техники |
| Архитектурная концепция | Показывает высоту, этажность, планировку и функциональное зонирование |
| Поэтажные планы и разрезы | Используются для анализа пожарных отсеков и путей эвакуации |
| Данные о численности людей | Необходимы для оценки эвакуационных потоков |
| Описание функционального назначения помещений | Позволяет определить классы функциональной пожарной опасности |
| Конструктивная схема | Нужна для оценки огнестойкости и устойчивости здания |
| Концепция инженерных систем | Позволяет определить состав и взаимодействие противопожарной защиты |
| Перечень предполагаемых отступлений | Формирует основу структуры СТУ |
| Ранее выданные замечания экспертизы | Помогают учесть спорные вопросы до подачи документа |
Если проект находится на ранней стадии, разработку можно начать с анализа архитектурной концепции. Однако все последующие изменения должны передаваться разработчику СТУ, чтобы документ не расходился с проектом.
Этапы разработки СТУ для высотного здания
Этап 1. Анализ нормативных требований
Специалисты определяют область применения действующих сводов правил и сопоставляют их с характеристиками здания. На этом этапе формируется нормативная матрица проекта.
Этап 2. Выявление отступлений
Каждое отклонение фиксируется отдельно. Указывается нормативный пункт, проектное решение и причина, по которой стандартное требование невозможно или нецелесообразно выполнить.
Этап 3. Разработка противопожарной концепции
Определяются пожарные отсеки, стратегия эвакуации, безопасные зоны, состав систем защиты и алгоритмы их взаимодействия.
Этап 4. Подбор компенсирующих мероприятий
Для каждого отступления формируется техническое решение, позволяющее обеспечить необходимый уровень безопасности.
Этап 5. Выполнение расчетных обоснований
При необходимости проводится моделирование эвакуации, развития пожара, распространения дыма и расчет пожарного риска.
Этап 6. Подготовка документа
Все требования оформляются в единую структуру. Формулировки должны быть однозначными, измеримыми и пригодными для переноса в проект.
Этап 7. Согласование
Документ направляется на рассмотрение в установленном порядке. При поступлении замечаний разработчик готовит ответы и корректирует материалы.
Этап 8. Увязка с проектом
После согласования положения СТУ должны быть отражены во всех связанных разделах проектной документации. Недостаточно просто приложить согласованный документ к проекту.
Что должно быть согласовано между разделами проекта
Высотное здание требует особенно тесной координации проектировщиков. Изменение одного решения может повлиять сразу на несколько систем.
| Решение в СТУ | В каких разделах должно быть отражено |
|---|---|
| Границы пожарных отсеков | Архитектурные решения, конструктивные решения, инженерные системы, МПБ |
| Поэтапная эвакуация | Архитектура, СОУЭ, автоматизация, расчет пожарного риска |
| Безопасные зоны | Архитектура, противодымная вентиляция, связь, электроснабжение |
| Пожарные лифты | Вертикальный транспорт, архитектура, электроснабжение, автоматика |
| Противодымная защита | ОВ, архитектура, электроснабжение, автоматизация, МПБ |
| Дополнительное пожаротушение | Водоснабжение, АУПТ, архитектура, конструктивные решения |
| Огнестойкость конструкций | Конструктивные решения, огнезащита, МПБ |
Если требования присутствуют только в тексте СТУ, но отсутствуют на планах, схемах и в спецификациях, при экспертизе или строительстве неизбежно возникнут противоречия.
Типичные ошибки при разработке СТУ для высотных зданий
| Ошибка | К чему приводит | Как избежать |
|---|---|---|
| Разработка СТУ до формирования архитектурной концепции | Документ приходится многократно переделывать | Сначала определить основные параметры башни, стилобата и подземной части |
| Формальное перечисление отступлений | Неясно, какие риски создают принятые решения | Связать каждое отступление с конкретным компенсирующим мероприятием |
| Использование решений из другого объекта | Мероприятия не соответствуют назначению и геометрии здания | Разрабатывать концепцию индивидуально |
| Расчет пожарного риска по устаревшим планам | Результаты расчета расходятся с проектной документацией | Зафиксировать актуальную версию исходных данных |
| Игнорирование стилобата и подземной части | Нарушается самостоятельность пожарных отсеков | Рассматривать комплекс как единую систему |
| Противоречия между СТУ и разделом МПБ | Возникают замечания экспертизы | Проводить перекрестную проверку документов |
| Нереализуемые компенсирующие мероприятия | После согласования приходится менять проект или СТУ | Предварительно проверять техническую и экономическую реализуемость |
| Отсутствие координации с инженерами | Не хватает помещений, шахт, мощностей или резервных линий | Подключать специалистов по инженерным системам на этапе концепции |
Отдельно стоит изучить статью «Основные причины отказов при согласовании СТУ». Многие замечания возникают не из-за самой архитектурной идеи, а из-за недостаточного обоснования, противоречий в документах и неточных формулировок.
Что проверяет эксперт в первые минуты
При первичном анализе комплекта документации специалист обычно обращает внимание не на объем СТУ, а на логику документа.
- Понятно ли, почему объект нельзя полностью спроектировать по действующим нормам?
- Перечислены ли все отступления?
- Соответствуют ли характеристики объекта чертежам?
- Есть ли компенсирующее мероприятие для каждого отклонения?
- Подтверждены ли спорные решения расчетами?
- Можно ли реализовать требования технически?
- Совпадают ли СТУ, расчет пожарного риска и раздел МПБ?
- Не изменился ли проект после выполнения расчетов?
Если связь между этими элементами не прослеживается, даже большой по объему документ может получить существенные замечания.
Когда СТУ приходится корректировать
Согласованные СТУ разрабатываются под определенные характеристики объекта. Значительные изменения проекта могут потребовать анализа документа и внесения корректировок.
Повторная проверка особенно важна, если меняются:
- высота или этажность здания;
- функциональное назначение этажей;
- численность людей;
- границы пожарных отсеков;
- площади помещений и этажей;
- количество и ширина эвакуационных выходов;
- расположение лестничных клеток;
- устройство атриума;
- состав противопожарных систем;
- алгоритмы противодымной вентиляции;
- характеристики пожарных лифтов;
- конструктивная схема здания.
Если изменения затрагивают исходные данные расчетного обоснования, может потребоваться новый расчет или перерасчет пожарного риска.
Практическое правило: любое изменение, влияющее на эвакуацию, распространение дыма, пожарную нагрузку, огнестойкость или работу систем защиты, необходимо проверить на соответствие согласованным СТУ.
Можно ли разработать СТУ после получения замечаний экспертизы
Разработать документ после замечаний возможно, но это не лучший сценарий. К этому моменту архитектура, конструкции и инженерные системы обычно уже подробно проработаны.
Новые компенсирующие мероприятия могут потребовать:
- дополнительных технических помещений;
- увеличения размеров шахт;
- изменения лестничных клеток;
- переноса дверей и эвакуационных выходов;
- увеличения электрической мощности;
- добавления насосных станций;
- корректировки фасада;
- изменения конструктивной схемы.
Поэтому необходимость СТУ лучше определять на стадии концепции или в начале разработки проектной документации.
Как снизить стоимость реализации требований СТУ
Экономия достигается не сокращением противопожарных мероприятий, а ранней координацией решений.
- Провести нормативный анализ до фиксации архитектуры. Часть отступлений можно исключить небольшой корректировкой планировки.
- Разрабатывать СТУ и пожарную концепцию одновременно. Это позволяет выбирать технически реализуемые меры.
- Согласовать исходные данные всех расчетов. Повторное моделирование после изменения планов увеличивает сроки и затраты.
- Проверить места размещения оборудования. Насосные, венткамеры, резервуары и электрощитовые должны быть учтены заранее.
- Не закладывать избыточные решения без анализа. Каждое мероприятие должно решать определенную задачу.
- Обеспечить единое управление проектом. Архитектор, конструктор и инженеры должны работать с одной актуальной версией СТУ.
Частые вопросы
СТУ обязательны для любого здания выше 75 метров?
Не всегда. Сначала необходимо определить назначение объекта и проверить, охватываются ли проектные решения действующими требованиями. СТУ нужны при отсутствии нормативных требований или наличии отступлений, которые необходимо обосновать.
Можно ли заменить СТУ расчетом пожарного риска?
Нет. Это разные документы. СТУ устанавливают индивидуальные требования, а расчет пожарного риска может подтверждать достаточность отдельных решений.
Можно ли сначала разработать проект, а потом СТУ?
Можно, но риск переделок значительно возрастает. Оптимально определить необходимость СТУ на стадии архитектурной концепции.
Нужны ли отдельные СТУ для стилобата и башни?
Это зависит от структуры объекта. Если стилобат и башня образуют единый комплекс, их противопожарные решения необходимо рассматривать во взаимосвязи. Требования могут быть оформлены одним документом с отдельными положениями для разных частей.
Можно ли изменить проект после согласования СТУ?
Можно, если изменения не противоречат документу. Существенные корректировки необходимо анализировать, а при необходимости вносить изменения в СТУ и расчетные обоснования.
Кто должен следить за выполнением требований СТУ?
Положения документа должны учитывать все участники проектирования. Координацию обычно выполняют генеральный проектировщик, специалист по пожарной безопасности и технический заказчик.
Нужно ли учитывать СТУ в рабочей документации?
Да. Требования должны быть перенесены не только в проектную, но и в рабочую документацию, спецификации, схемы автоматизации и алгоритмы работы систем.
Вывод
СТУ для высотного здания — это не формальное приложение к проекту, а основа индивидуальной противопожарной концепции объекта. Документ необходим, когда действующие нормы не охватывают принятые решения либо проект предусматривает обоснованные отступления.
Качественные СТУ должны связывать в единую систему пожарные отсеки, эвакуацию, безопасные зоны, дымоудаление, пожаротушение, лифты, электроснабжение, автоматику и действия пожарных подразделений.
Чем раньше начинается разработка, тем проще согласовать архитектуру и инженерные системы без дорогостоящих переделок. Оптимальный подход — выполнять нормативный анализ, разработку СТУ, расчет пожарного риска и проектирование противопожарных систем как взаимосвязанные этапы.
Специалисты «ЭнергоЛид» проводят анализ проектных решений, разрабатывают специальные технические условия, выполняют расчетные обоснования и сопровождают документацию при согласовании.
